Zawór redukcyjny ciśnienia

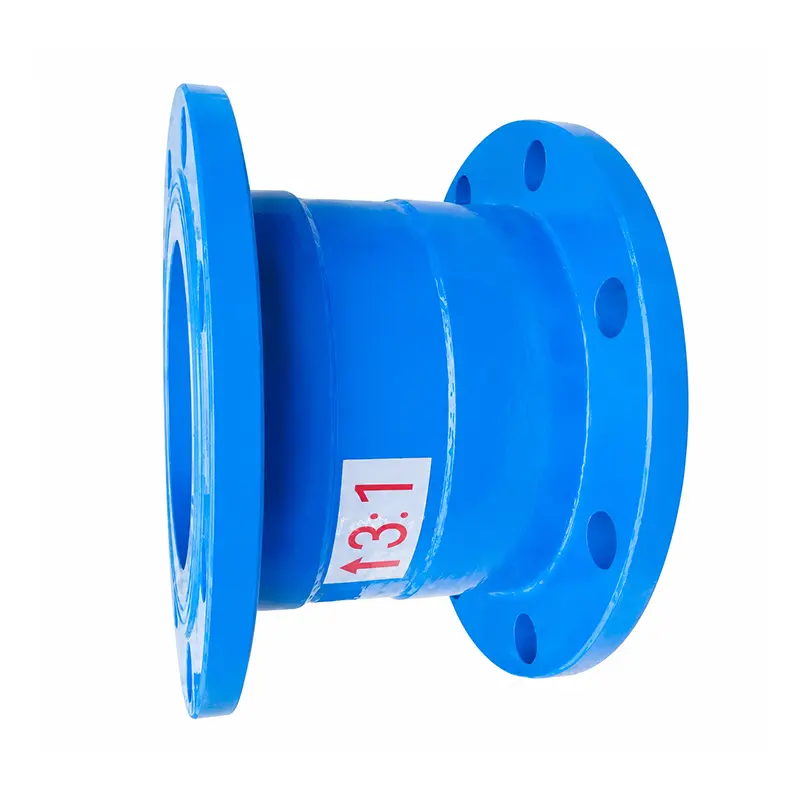

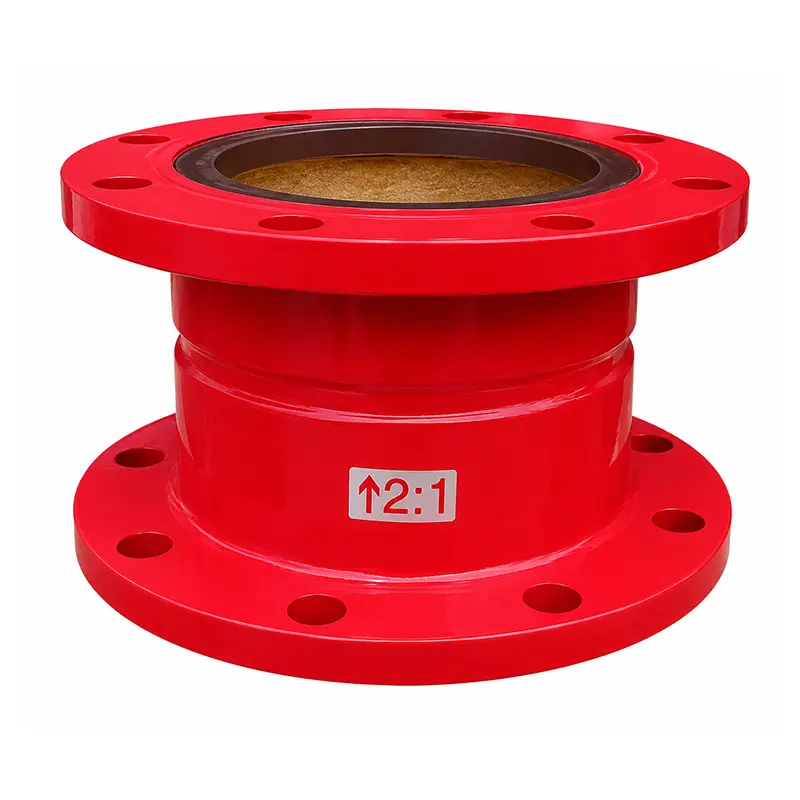

Zawór redukcyjny współczynnika ciśnienia FUXEON® zapewnia proporcjonalną kontrolę ciśnienia poprzez wewnętrzną konstrukcję tłoka. Dzięki wybieranym stosunkom ciśnień, znamionowemu ciśnieniu roboczemu 1,6 MPa, opcjom wykonania z żeliwa sferoidalnego lub stali nierdzewnej i przyłączom kołnierzowym, nadaje się do zastosowań w budownictwie i zaopatrzeniu w wodę przemysłową wymagających proporcjonalnej redukcji ciśnienia.

    FUXEON®Zawór redukcyjny ciśnieniaprzeznaczony jest do zmniejszania ciśnienia wody poprzez wykorzystanie różnicy pomiędzy efektywnymi obszarami ciśnienia na obu końcach wewnętrznego tłoka. Jako wyspecjalizowany typzawór redukcyjny ciśnieniatworzy stałą proporcjonalną zależność pomiędzy ciśnieniem wlotowym i wylotowym. Doskonale nadaje się do zastosowań w metalurgii, przemyśle naftowym, układach hydraulicznych, jednostkach do testowania ciśnienia wody, wodociągach w budynkach mieszkalnych i systemach zaopatrzenia w wodę wieżowców.

    Dostępne współczynniki redukcji ciśnienia obejmują 2:1, 3:1, 4:1, 3:2 i 5:2. Zawór może redukować zarówno ciśnienie dynamiczne, jak i statyczne i idealnie nadaje się do systemów rurociągów na bazie wody wymagających proporcjonalnej kontroli ciśnienia.

    Zasada działania

    Zawór działa ściśle według równowagi sił pomiędzy różnymi efektywnymi obszarami tłoka. Ponieważ te dwa efektywne obszary są różne, ciśnienia wlotowe i wylotowe zachowują z góry określoną proporcjonalność. W przeciwieństwie do standardowych zaworów, ciśnienie wylotowe zmienia się wraz z ciśnieniem wlotowym, a nie pozostaje całkowicie stałe.

    P1×S1 = P2×S2
    P1/P2: Ciśnienie wlotowe i wylotowe
    S1/S2: Efektywne obszary nacisku na obu końcach tłoka

    Stopień redukcji ciśnienia zależy od dopasowanego wewnętrznego rdzenia zaworu i tulei cylindrowej. Różne wymiary komponentów tworzą różne efektywne obszary nacisku. Stosunek jest parametrem konstrukcyjnym i nie można go w sposób ciągły regulować podczas pracy. Inny stosunek ciśnień wymaga odpowiedniej konfiguracji rdzenia zaworu i tulei cylindrowej.

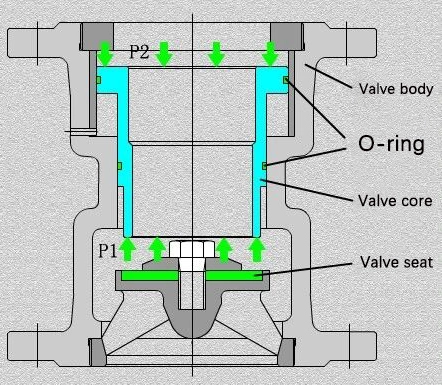

    Ratio Pressure Reducing Valve Structure

    Porównanie produktów: jakiego zaworu potrzebujesz?

    Różne konstrukcje zaworów redukcyjnych są odpowiednie dla różnych wymagań systemowych. Poniższe porównanie pomaga nabywcom wybrać odpowiednią metodę kontroli ciśnienia.

    Zawór redukcyjny ciśnienia
    • Kontrola ciśnieniaNaprawiono współczynnik wewnętrznej powierzchni tłoka
    • Ciśnienie wylotoweZmienia się proporcjonalnie do wlotu
    • Stosunek ciśnieniaStały współczynnik strukturalny
    • Złożoność systemuStosunkowo proste
    • KonserwacjaStosunkowo niski
    • Najlepsze dlaStrefy ciśnienia i stałe relacje
    Regulowany zawór redukcyjny ciśnienia
    • Kontrola ciśnieniaMechanizm sprężynowy i zaworowy
    • Ciśnienie wylotoweUtrzymuje ustawione ciśnienie
    • Stosunek ciśnieniaNastawny
    • Złożoność systemuUmiarkowany
    • KonserwacjaUmiarkowany
    • Najlepsze dlaOgólne systemy budowlane/przemysłowe
    Zawór redukcyjny ciśnienia sterowany pilotem
    • Kontrola ciśnieniaZawór pilotowy steruje zaworem głównym
    • Ciśnienie wylotoweSterowanie poprzez system pilotażowy
    • Stosunek ciśnieniaNastawny
    • Złożoność systemuBardziej złożone
    • KonserwacjaWyższa ze względu na elementy pilotażowe
    • Najlepsze dlaSystemy o dużym przepływie i złożone

    Dane techniczne

    Standard
    GB/T 21386-2008
    Średnica nominalna
    Dostępne rozmiary DN należy potwierdzić w zależności od wybranego modelu
    Znamionowe ciśnienie robocze
    1,6 MPa
    Minimalne ciśnienie otwarcia
    0,2 MPa dla 2:1 / 0,3 MPa dla 3:1
    Stosunek ciśnienia
    2:1, 3:1, 4:1, 3:2, 5:2
    Materiał korpusu zaworu
    Żeliwo sferoidalne, stal nierdzewna
    Średnie i temperatura
    Woda, ≤80°C
    Połączenie
    kołnierzowe

    Kontrola wydajności i jakości

    Na wydajność hydrauliczną wpływa średnica nominalna, ciśnienie wlotowe, stosunek ciśnień, natężenie przepływu i opór rurociągu. Wraz ze wzrostem przepływu może się również zmienić strata ciśnienia na zaworze i rurociągu. Aby dokonać dokładnego wyboru konstrukcyjnego, należy wziąć pod uwagę łącznie średnicę nominalną, robocze natężenie przepływu, zakres ciśnienia wlotowego i wymagane ciśnienie wylotowe.

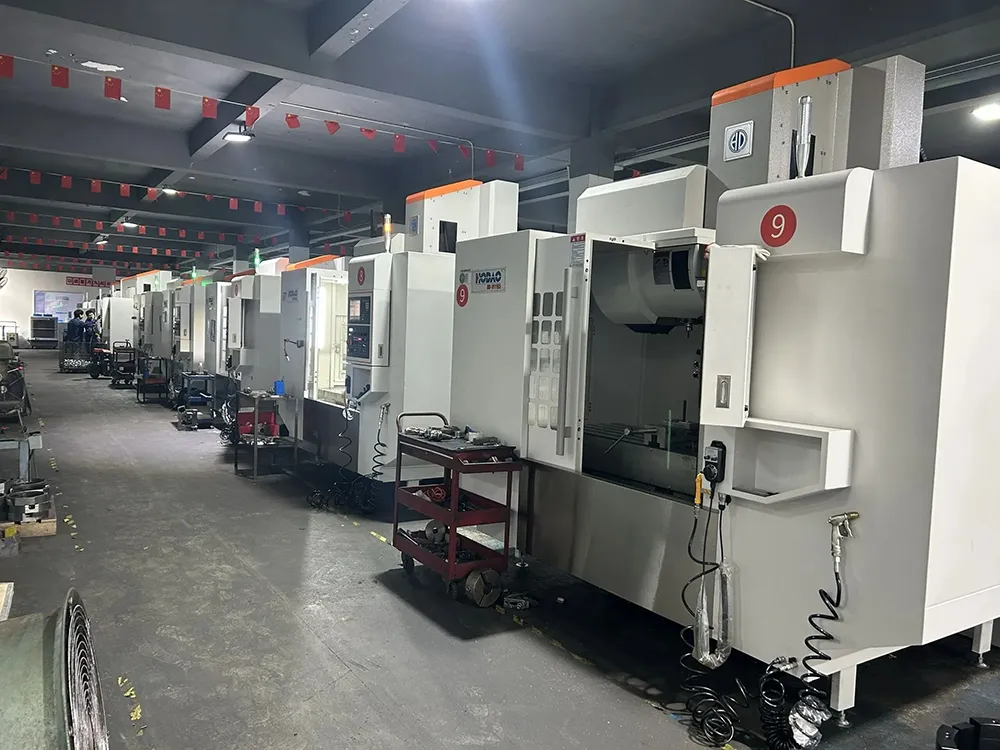

    FUXEON® posiada wiele zakładów obróbczych i produkcyjnych i może wyprodukować kilka tysięcy zaworów redukcyjnych miesięcznie. Każdy gotowy zawór przechodzi aPróba ciśnieniowa 2,4 MPa z 5-minutowym okresem przetrzymywaniaw celu sprawdzenia wytrzymałości zaworu i skuteczności uszczelnienia przed dostawą. Nasze obiekty trzymająISO 9001, ISO 14001 i ISO 45001certyfikaty.

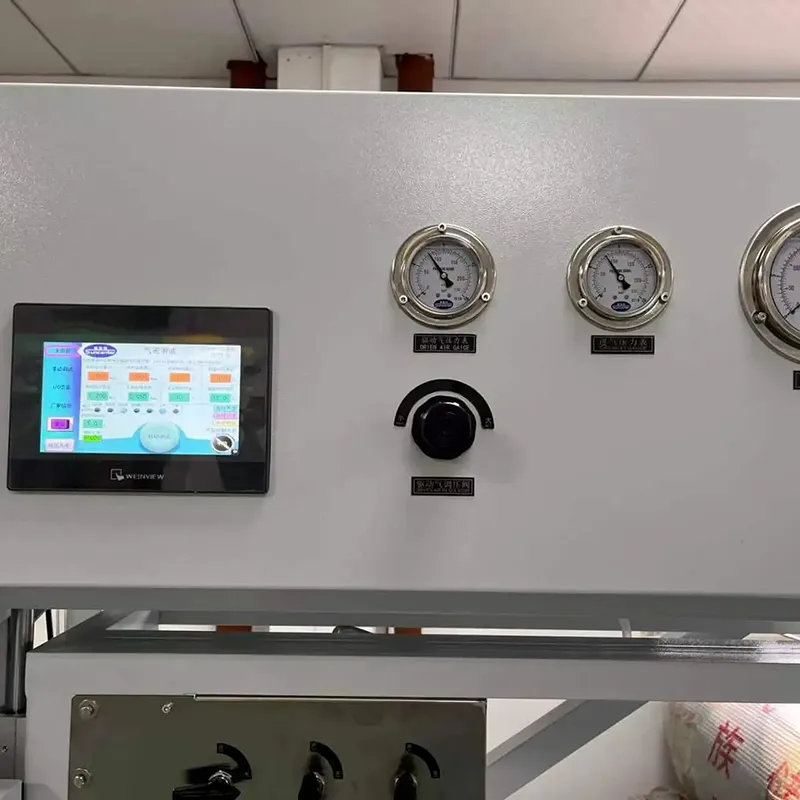

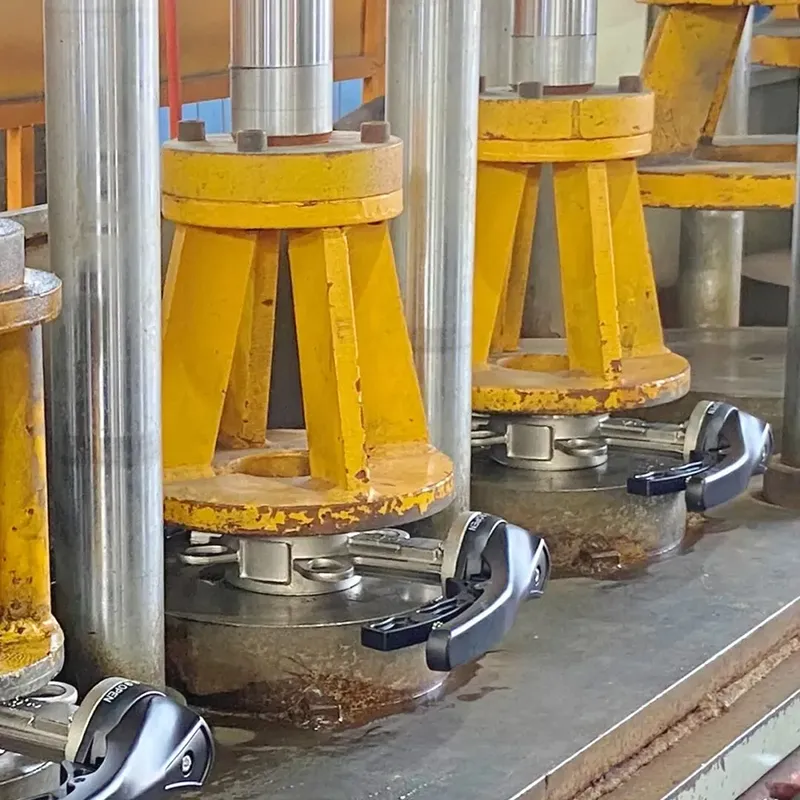

    Ratio Pressure Reducing Valve Test Ratio Pressure Reducing Valve Production

    Wymagania instalacyjne

    ⚠️ Kluczowe wskazówki dotyczące instalacji

    1. Rurociąg należy oczyścić przed montażem. AFiltr typu YMUSI być zainstalowany przed zaworem, aby zapobiec przedostawaniu się zanieczyszczeń do zaworu.
    2. ZasuwyLubzawory motylkowenależy zainstalować przed i za zaworem, aby ułatwić konserwację.
    3. W instalacjach wymagających ciągłego zasilania wodą można zamontować równolegle dwa zawory o tej samej średnicy nominalnej.
    4. Mały otwór w korpusie zaworu NIE może być skierowany do góry, ponieważ woda lub zanieczyszczenia dostające się do otworu mogą mieć wpływ na działanie zaworu.

    Aplikacje

    Zawór redukcyjny stosunku ciśnienia nadaje się do metalurgii, systemów związanych z ropą naftową, układów hydraulicznych, jednostek do testowania ciśnienia wody, domowych systemów zaopatrzenia w wodę i wieżowców. Jest bardzo skuteczny w zastosowaniach związanych ze strefami ciśnieniowymi, gdzie ciśnienie za zaworem musi utrzymywać ściśle proporcjonalną relację z ciśnieniem przed zaworem, bezproblemowo współpracując z urządzeniem.pompy strażackielub miejskich linii zasilających.

    Często zadawane pytania

    Czy można dostosować współczynnik?

    Nie. Stopień redukcji ciśnienia zależy od wewnętrznych wymiarów rdzenia zaworu i tulei cylindrowej. Aby zmienić przełożenie, należy zmienić odpowiednią konfigurację komponentów wewnętrznych.

    Czy ciśnienie wylotowe jest stałe?

    Nie. Ciśnienie wylotowe zmienia się proporcjonalnie do ciśnienia wlotowego zgodnie z zadanym współczynnikiem redukcji ciśnienia.

    Jak wybiera się współczynnik?

    W przypadku domowych systemów zaopatrzenia w wodę stosunek ten na ogół nie przekracza 3:1; dla systemów przeciwpożarowych nie więcej niż 4:1; a dla systemów ciepłej wody użytkowej nie więcej niż 2,5:1.

    Jak wybierany jest rozmiar zaworu?

    Średnicę nominalną należy wybrać na podstawie rozmiaru rurociągu, natężenia przepływu, ciśnienia wlotowego, wymagań dotyczących ciśnienia wylotowego i warunków pracy. Proszęskontaktuj się z naszymi inżynieramiaby potwierdzić rozmiar DN.
