Dlaczego tryskacze pionowe pozostają ważne w niezawodnych systemach przeciwpożarowych

Automatyczne systemy tryskaczowe są zaprojektowane w oparciu o prostą zasadę: wykryć rozwijający się pożar poprzez ciepło i jak najwcześniej spuścić wodę na chroniony obszar. Chociaż głowica tryskaczowa jest stosunkowo małym elementem, jej orientacja montażowa, reakcja termiczna, charakterystyka wypływu, rozmiar przyłącza i certyfikacja mogą bezpośrednio wpływać na działanie całego systemu ochrony przeciwpożarowej.

Spośród różnych konfiguracji tryskaczy dostępnych dla obiektów komercyjnych, przemysłowych i magazynowych, tryskacze pionowe pozostają ważnym wyborem tam, gdzie układ rur, konstrukcja sufitu i środowisko instalacji wymagają umieszczenia tryskacza nad rurą z deflektorem skierowanym do góry. Norma NFPA 13 definiuje tryskacz pionowy zgodnie z układem wyrzutu skierowanego w górę i podaje szczegółowe wymagania dotyczące doboru, rozmieszczenia i rozmieszczenia standardowych tryskaczy stojących.

Dlatego też dla wykonawców, dystrybutorów środków przeciwpożarowych, projektantów systemów i nabywców sprzętu budowlanego wybór tryskacza stojącego powinien wiązać się z czymś więcej niż tylko sprawdzeniem gwintu przyłącza i ceny. Na uwagę zasługują charakterystyki reakcji, współczynnik K, temperatura znamionowa, materiał, wykończenie, wymagania atestacyjne, warunki instalacji i kompatybilność z kompletną instalacją tryskaczową.

Co wyróżnia zraszacz pionowy?

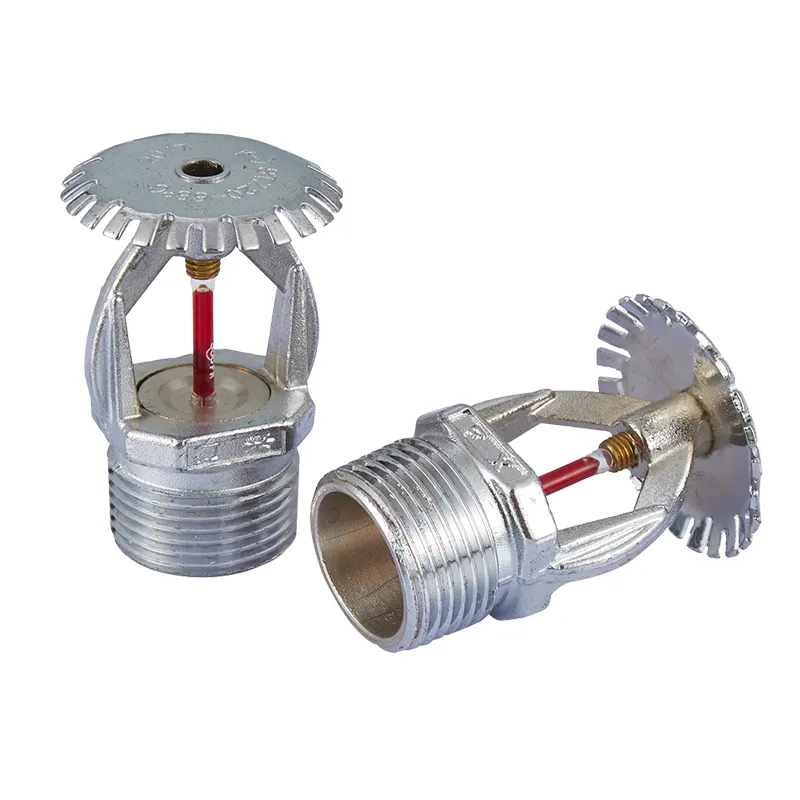

Zaprojektowany do montażu od góry

Tryskacz pionowy przeznaczony jest do montażu w taki sposób, aby woda była odprowadzana do góry w stronę deflektora, a następnie rozprowadzana po chronionym obszarze. Konfiguracja ta różni się od tryskaczy wiszących, które instaluje się pod rurociągiem z deflektorem umieszczonym pod spodem.

Orientacja instalacji wpływa na sposób, w jaki tryskacz współdziała z otaczającym sufitem, konstrukcją dachu, rurociągami i innymi elementami budynku. W związku z tym typ tryskacza powinien być wybierany w ramach ogólnego projektu hydraulicznego i układu, a nie traktowany jako element wymienny.

Warunki instalacji wpływają na wybór tryskacza

Tryskacze stojące mogą być szczególnie przydatne w obszarach, gdzie preferowane są odsłonięte rurociągi lub gdzie konfiguracja budynku sprawia, że ​​praktyczne jest zastosowanie tryskacza skierowanego do góry. Obiekty przemysłowe, magazyny, obszary użyteczności publicznej, konstrukcje parkingowe i inne środowiska z odsłoniętymi rurami mogą wymagać tego typu konfiguracji, w zależności od projektu systemu.

Norma NFPA 13 zawiera osobne wymagania instalacyjne dla standardowych tryskaczy wiszących, stojących i przyściennych, w tym zasady dotyczące rozmieszczenia, odstępów, obszaru ochronnego i przeszkód.

Podstawowe parametry, które kupujący powinni ocenić

Dokładne parametry należy zawsze czerpać z dokumentacji technicznej i atestów wybranego modelu tryskacza. W przypadku komercyjnych projektów ochrony przeciwpożarowej kupujący powinni unikać zakładania, że ​​dwa tryskacze o podobnym wyglądzie mają identyczne właściwości hydrauliczne lub termiczne.

Dlaczego współczynnik K jest ważny przy wyborze tryskaczy

Przepływ i ciśnienie są połączone

Współczynnik K jest ważnym parametrem hydraulicznym, ponieważ wypływ tryskaczy jest powiązany ze współczynnikiem K i ciśnieniem roboczym. Wyższy współczynnik K może pozwolić na większy przepływ wody przy danym ciśnieniu, ale nie oznacza to, że tryskacz o wyższym współczynniku K jest automatycznie lepszy w każdym zastosowaniu.

Współczynnik K tryskacza należy wybrać zgodnie z obliczeniami hydraulicznymi, klasyfikacją zagrożenia, wymaganą gęstością projektową, dostępnym dopływem wody i innymi parametrami systemu.

Projekt systemu poprzedza wybór produktu

Z tego powodu inżynierowie projektu powinni najpierw określić wymaganą charakterystykę odprowadzania wody, a następnie wybrać tryskacz o zgodnym współczynniku K i wykazie. Takie podejście pomaga zapobiegać sytuacjom, w których tryskacz jest fizycznie kompatybilny z rurociągiem, ale hydraulicznie nieodpowiedni dla danego projektu.

Odpowiedź termiczna określa moment aktywacji zraszacza

Elementy wrażliwe na ciepło

W przeciwieństwie do ręcznie sterowanego sprzętu przeciwpożarowego, automatyczny tryskacz jest zaprojektowany tak, aby reagować, gdy jego element wrażliwy na ciepło osiągnie określoną temperaturę roboczą. Element termiczny może wykorzystywać szklaną bańkę lub inny wymieniony mechanizm, w zależności od konstrukcji tryskacza.

FUXEON® twierdzi, że jej produkty tryskaczowe wykorzystują termoczułe bańki szklane i są zaprojektowane tak, aby aktywowały się automatycznie po osiągnięciu zadanej temperatury. Firma wśród komponentów stosowanych w swoim asortymencie tryskaczy wymienia także niemieckie żarówki szklane JOB.

Temperatura znamionowa powinna odpowiadać środowisku

Wartość znamionową temperatury należy wybrać w zależności od warunków otoczenia wokół tryskacza. Jeśli tryskacz jest zainstalowany w pobliżu sprzętu wytwarzającego ciepło, grzejników, opraw oświetleniowych lub innych źródeł podwyższonej temperatury, projektant musi uwzględnić te warunki przy wyborze odpowiedniej temperatury znamionowej.

Wybór temperatury znamionowej tylko dlatego, że jest ona powszechnie stosowana, może spowodować nieodpowiednią instalację. Prawidłowa ocena powinna opierać się na rzeczywistym środowisku i obowiązującej normie przeciwpożarowej.

Dlaczego kontrola przeszkód ma znaczenie w przypadku zraszaczy stojących?

Dystrybucja wody wymaga odpowiedniego prześwitu

Tryskacz nie może zapewnić zamierzonego sposobu dystrybucji, jeśli belki, rury, kanały, elementy konstrukcyjne, regały magazynowe lub inne przeszkody znacząco zakłócają wypływ.

Norma NFPA 13 zawiera szczegółowe wymagania dotyczące rozmieszczenia standardowych tryskaczy stojących i wiszących względem przeszkód. Stosowana odległość zależy od wymiarów i umiejscowienia przeszkody oraz rozmieszczenia tryskaczy.

Układy magazynów wymagają szczególnej uwagi

W obiektach magazynowych mogą występować bardziej złożone warunki związane z przeszkodami, ponieważ regały, przechowywane towary, konstrukcje dachowe, systemy oświetleniowe i usługi mechaniczne mogą mieć wpływ na rozmieszczenie tryskaczy.

W przypadku takich zastosowań należy opracować rozmieszczenie tryskaczy wraz z rozmieszczeniem miejsca przechowywania i klasyfikacją zagrożeń. Sam tryskacz nie jest w stanie skompensować nieodpowiedniego układu instalacji.

Zastosowania, w których można rozważyć zraszacze stojące

Magazyny i obiekty magazynowe

W magazynach często stosuje się odsłonięte rurociągi tryskaczy przeciwpożarowych, co sprawia, że ​​konfiguracje pionowe są praktyczną opcją w odpowiednich projektach systemów. Jednakże przy wyborze tryskaczy należy wziąć pod uwagę wysokość przechowywania, klasyfikację towaru, rozmieszczenie regałów, konstrukcję sufitu i wymagania hydrauliczne.

Budynki Przemysłowe

Zakłady produkcyjne i budynki przemysłowe mogą zawierać duże otwarte przestrzenie, odsłonięte rurociągi, maszyny, materiały palne i różne konfiguracje sufitów. Tryskacze stojące można włączyć do odpowiednich automatycznych systemów tryskaczowych, jeśli spełnione są wymienione wymagania dotyczące ich zastosowania i instalacji.

Tereny Handlowe i Użytkowe

W budynkach komercyjnych, pomieszczeniach technicznych, obszarach usługowych, parkingach i innych lokalizacjach z odsłoniętymi rurociągami można również zastosować konfiguracje tryskaczy pionowych, w zależności od odpowiedniego projektu ochrony przeciwpożarowej.

Ostateczne zastosowanie powinno zawsze być określone przez inżyniera ochrony przeciwpożarowej i obowiązujące wymagania lokalne, a nie wyłącznie przez orientację tryskacza.

Materiał i wykończenie powierzchni wpływają na długoterminową niezawodność

Konstrukcja mosiężna

Mosiądz jest powszechnie stosowany w korpusach tryskaczy, ponieważ zapewnia połączenie wytrzymałości mechanicznej, obrabialności i odporności na korozję, odpowiednie dla wielu wewnętrznych środowisk przeciwpożarowych.

FUXEON® opisuje swoją gamę tryskaczy przeciwpożarowych jako wykonane z mosiądzu i stwierdza, że ​​dostępne są chromowane wykończenia zapewniające odporność na korozję i długą żywotność.

Należy wziąć pod uwagę warunki środowiskowe

Tryskacze instalowane w środowiskach wilgotnych, korozyjnych, zapylonych lub agresywnych chemicznie mogą wymagać odpowiedniego wykończenia lub specjalistycznej konstrukcji tryskaczy. Kupujący powinni zatem przekazać dostawcy informacje na temat środowiska instalacji przed wyborem ostatecznej konfiguracji.

Nie należy automatycznie zakładać, że standardowy tryskacz zaprojektowany do normalnego środowiska wewnętrznego jest odpowiedni do każdego zastosowania przemysłowego lub zewnętrznego.

Certyfikacja jest kluczowym czynnikiem branym pod uwagę podczas zakupów

Dlaczego atesty mają znaczenie

Komponenty przeciwpożarowe są produktami o krytycznym znaczeniu dla bezpieczeństwa. Wiele projektów komercyjnych wymaga, aby tryskacze posiadały określone atesty lub certyfikaty, zanim zostaną zaakceptowane przez właściciela projektu, konsultanta, ubezpieczyciela lub właściwy organ.

FUXEON® zalicza UL i FM do certyfikatów dostępnych w całej gamie produktów przeciwpożarowych, obok innych certyfikatów firmy i produktu, w tym CCCF, ISO 9001, CE, EAC i LPCB. Dokładną aprobatę należy zweryfikować dla konkretnego zakupionego modelu tryskacza.

Nie traktuj certyfikatów jako wymiennych

W przypadku zamówień międzynarodowych ważne jest potwierdzenie dokładnego numeru modelu, zakresu homologacji, nominalnego współczynnika K, temperatury znamionowej, orientacji i obowiązującego wykazu. Certyfikat posiadany przez jeden model tryskacza nie musi oznaczać, że każdy model w asortymencie producenta posiada tę samą homologację.

Co kupujący powinni potwierdzić przed złożeniem zamówienia

Podaj pełne informacje o aplikacji

Prosząc o wycenę, profesjonalni nabywcy powinni podać zamierzone zastosowanie, typ budynku, klasyfikację zagrożeń, jeśli jest dostępna, wymagania dotyczące połączeń rurowych, wymagania dotyczące współczynnika K, temperaturę znamionową, wymagane certyfikaty, ilość i rynek docelowy.

Informacje te pozwalają dostawcy polecić model w oparciu o rzeczywiste wymagania projektu, a nie po prostu dopasowując ogólną nazwę produktu.

Potwierdź dokumenty techniczne przed wysyłką

W przypadku dużych projektów kupujący powinni poprosić o odpowiedni arkusz danych, instrukcje montażu, informacje o atestach, rysunki wymiarowe i identyfikację produktu przed sfinalizowaniem zamówienia.

Dokumentacja jest szczególnie ważna, gdy tryskacz jest przekazywany konsultantowi, straży pożarnej, ubezpieczycielowi lub podczas procesu zatwierdzania projektu.

Chronić tryskacze podczas przechowywania i instalacji

Głowice zraszaczy należy chronić przed uszkodzeniami mechanicznymi podczas transportu, przechowywania i montażu. Element wrażliwy na ciepło jest elementem krytycznym, zatem niewłaściwa obsługa może potencjalnie wpłynąć na działanie tryskacza.

Montaż należy wykonać zgodnie z instrukcją producenta i obowiązującymi normami przeciwpożarowymi. Norma NFPA 13 wyraźnie wymaga, aby standardowe tryskacze stojące i wiszące były wybierane, umieszczane i rozmieszczane zgodnie z obowiązującymi wymaganiami instalacyjnymi.

Podejście FUXEON® do produkcji tryskaczy przeciwpożarowych

FUXEON®jest producentem sprzętu przeciwpożarowego z siedzibą w Nan'an, Fujian, Chiny. Firma twierdzi, że posiada bazy produkcyjne o powierzchni ponad 20 000 metrów kwadratowych i produkuje produkty przeciwpożarowe, w tym zawory alarmowe, tryskacze przeciwpożarowe, hydranty przeciwpożarowe, węże strażackie i zwijacze węży.

Oferta tryskaczy obejmuje konfiguracje stojące, wiszące, przyścienne i ukryte, z różnymi opcjami natężenia przepływu, dostosowanymi do różnych wymagań instalacyjnych. FUXEON® stwierdza również, że gotowe produkty tryskaczowe przed opuszczeniem fabryki przechodzą próbę ciśnieniową.

Dla międzynarodowych dystrybutorów i wykonawców instalacji przeciwpożarowych to szersze portfolio produktów może być przydatne, ponieważ systemy tryskaczowe często wymagają wielu typów komponentów w ramach tego samego projektu. Jednakże każdy model tryskacza nadal wymaga oceny pod kątem konkretnego projektu i wymagań dotyczących zatwierdzenia.

Niezawodna ochrona przeciwpożarowa zaczyna się od prawidłowego dopasowania systemu

Tryskacz pionowy to niewielki element, ale jego działanie jest ściśle powiązane z konstrukcją hydrauliczną, orientacją instalacji, reakcją termiczną, rozstawem, kontrolą przeszkód i certyfikacją. Wybór tryskacza wyłącznie na podstawie wymiarów lub ceny zakupu może stworzyć niepotrzebne ryzyko podczas zatwierdzania i instalacji systemu.

W przypadku profesjonalnych nabywców lepszym podejściem do zakupów jest rozpoczęcie od wymagań dotyczących ochrony, a następnie dopasowanie współczynnika K tryskacza, jego temperatury znamionowej, rodzaju reakcji, połączenia, materiału, wykończenia i certyfikacji do systemu.

Dzięki szerokiej gamie konfiguracji tryskaczy, międzynarodowym certyfikatom, opcjom konstrukcji z mosiądzu i fabrycznym testom ciśnieniowym,FUXEON®dostarcza pionowe rozwiązania tryskaczowe dla wykonawców, dystrybutorów i projektów przeciwpożarowych poszukujących niezawodnych komponentów do automatycznych systemów tryskaczowych. Ostateczny model należy zawsze wybrać i zamontować zgodnie z obowiązującą normą przeciwpożarową, zatwierdzonym projektem i dokumentacją techniczną producenta.
