Nowa norma GB15090-2026 dotycząca „Bębenka na wąż strażacki”

1. Jakość wyglądu

(1) Powierzchnia instrukcjiwąż strażackibęben należy poddać obróbce pod kątem odporności na korozję. Warstwa farby powinna być jednolita i pozbawiona zarysowań. Spoiny powinny być gładkie i jednolite, mocno zespawane, posiadać skazy itp.

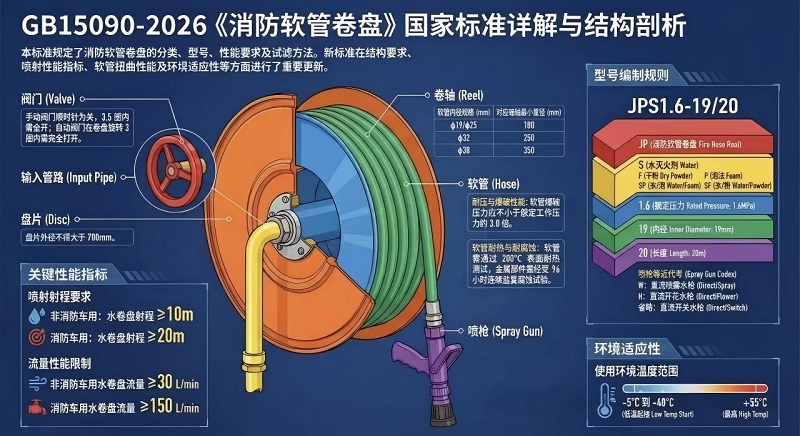

2. Wymagania konstrukcyjne

(1) Zwijany bęben na wąż strażacki powinien składać się z dwóch krążków, których średnica nie przekracza 700 mm. 3/4"wąż strażackibęben o średnicy wewnętrznej ϕ19, 1" bęben na wąż strażacki o średnicy wewnętrznej ϕ25 i średnicy szpuli nie mniejszej niż 180 mm. Dla rury węża o średnicy wewnętrznej ϕ32 średnica szpuli nie powinna być mniejsza niż 250 mm. Dla rury węża o średnicy wewnętrznej ϕ38 średnica szpuli nie powinna być mniejsza niż 350 mm.

(2) Zawory kulowe powinny spełniać wymagania GB/T13927. Kierunki otwierania i zamykania mosiężnego zaworu kulowego powinny być wyraźnie oznaczone. Kierunek zgodny z ruchem wskazówek zegara jest zamknięty. Jeśli używany jest zawór odcinający lub odcinający, należy go całkowicie otworzyć w ciągu trzech i pół obrotu pokrętła. W przypadku stosowania automatycznego zaworu wlotowego należy wyraźnie oznaczyć kierunki otwierania i zamykania. Automatyczny zawór wlotowy powinien zostać całkowicie otwarty w ciągu trzech obrotów ręcznego zwijacza węża strażackiego.

(3) Połączenie pomiędzy wężem a szpulą powinno zapewniać, że rura w pobliżu złącza nie spłaszczy się podczas nawijania.

3. Nie powinno być żadnych wycieków w żadnej części szpuli na wąż ani na żadnym połączeniu, a wąż i bęben nie powinny wykazywać znaczących odkształceń.

4. Początkowy moment obrotowy obracania zwijacza węża PCV nie powinien przekraczać 20 N·m.

5. Mosiężna dysza rozpylająca powinna być wyposażona w wyłącznik; funkcję włączania i wyłączania należy wykonać jedną czynnością.

6. Powierzchnia węża powinna być gładka, bez uszkodzeń, zarysowań i lokalnych wybrzuszeń. Wydruk powinien być wyraźny i kompletny, zawierać ciśnienie robocze szpuli węża strażackiego, średnicę wewnętrzną oraz nazwę lub znak towarowy producenta.

7. Prawidłowy sposób użytkowania i wymagania dotyczące okresowych przeglądów powinny być wyraźnie wskazane tekstowo i graficznie w widocznym miejscu.


8. Wymagania instalacyjne

a) Jeżeli w szafce hydrantowej umieszczony jest bęben na wąż inny niż wóz strażacki, należy zapewnić odpowiednią przestrzeń, aby rurę węża można było swobodnie ciągnąć w dowolnym kierunku powąż strażackiszafka na szpule jest otwarta. Szafka na bęben na wąż z podwójnymi drzwiami, używana w wilgotnym środowisku, powinna posiadać zabezpieczenia przed wilgocią i wentylację.

b) Jeżeli w szafie na szpulę ze stali nierdzewnej stosuje się zasuwę, wokół pokrętła należy pozostawić wystarczającą ilość miejsca, aby zapewnić otwarcie.
