Cichy zawór zwrotny

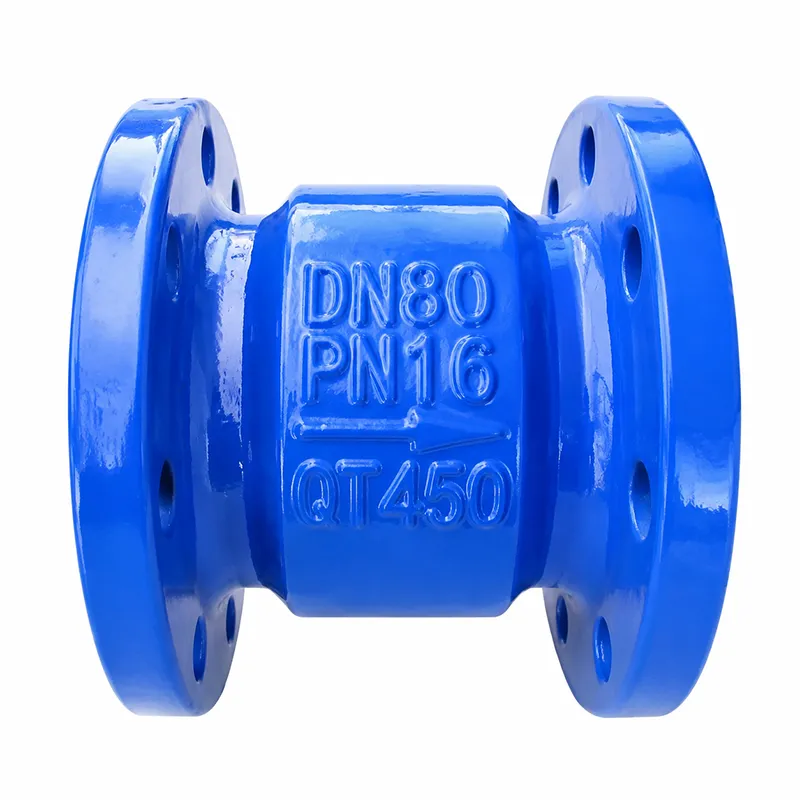

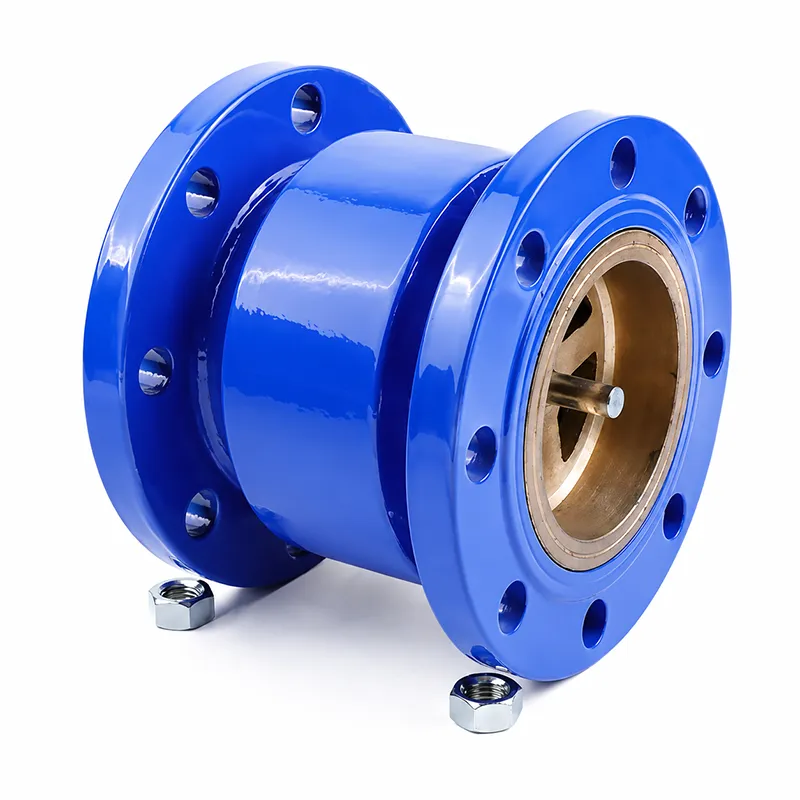

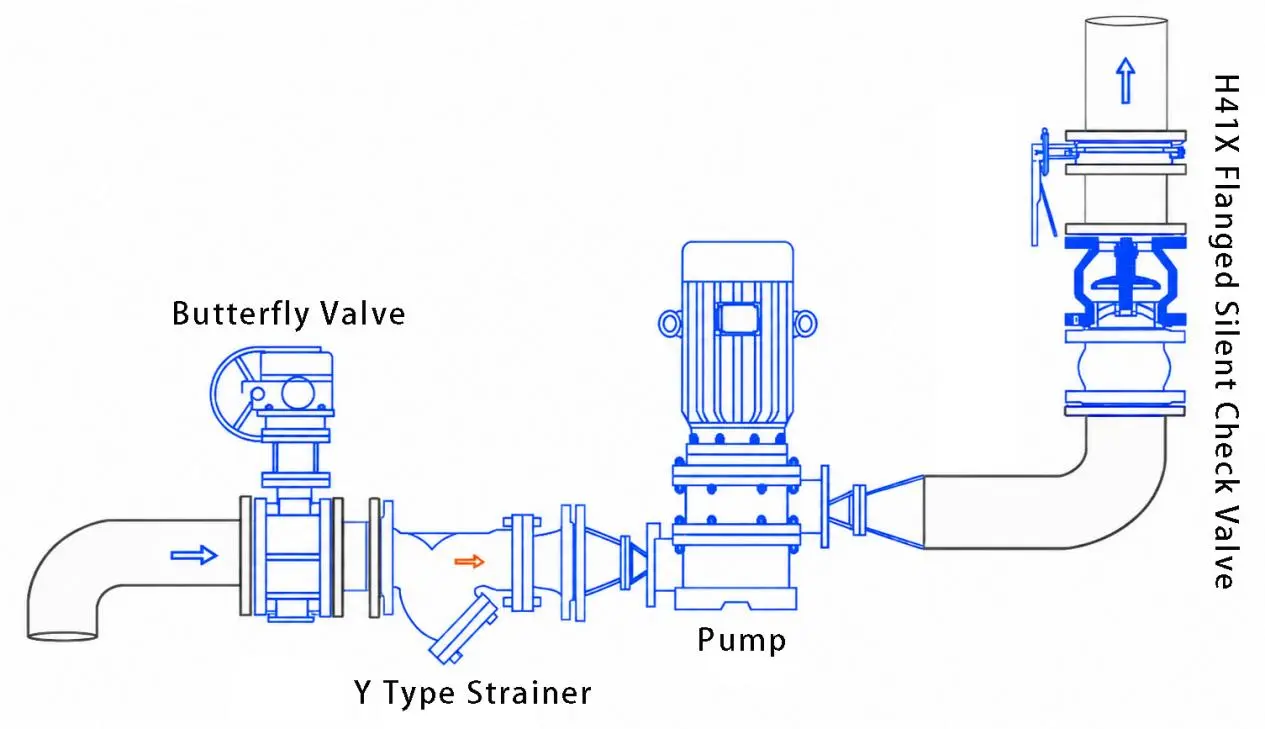

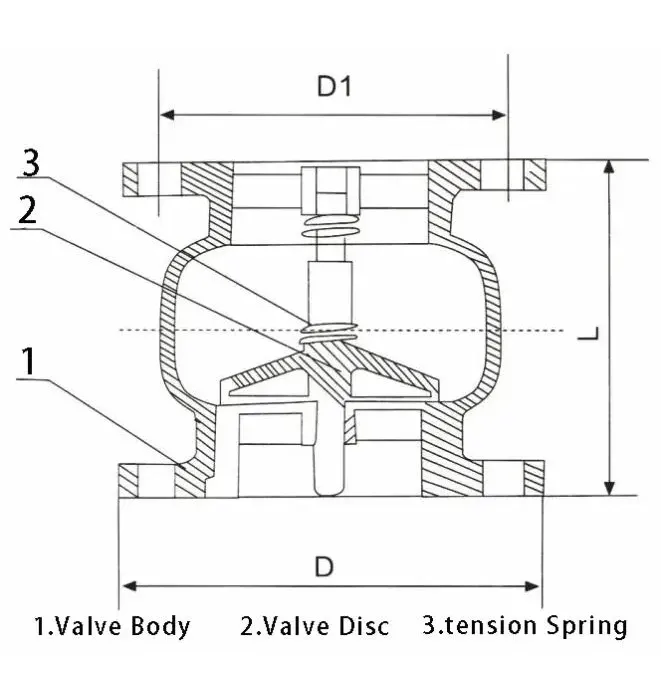

Cichy zawór zwrotny FUXEON®, znany również jako zawór jednokierunkowy, należy do kategorii zaworów zwrotnych typu podnośnikowego. W produkcie zastosowano zoptymalizowaną konstrukcję typu lift z resetowaniem sprężynowym, składającą się głównie z korpusu zaworu, tarczy zaworu, trzpienia zaworu, sprężyny i innych podstawowych elementów. Montuje się go tradycyjnie na rurociągu wylotowym pompy i nadaje się do instalacji wodnych i rurociągów pomocniczych, w których ciśnienie przekracza próg systemu. Produkt ten eliminuje wady tradycyjnych zaworów zwrotnych, takie jak wysoki poziom hałasu i uderzenia wodne. Dzięki konstrukcji zamykającej o krótkim skoku zapewnia płynne, wolne od wstrząsów otwieranie i zamykanie oraz cichą pracę, całkowicie rozwiązując typowe problemy operacyjne, takie jak przepływ wsteczny w rurociągu i odwrócenie wyposażenia.

Parametry techniczne:

zawór zwrotny cichy to zawór zwrotny typu podnoszonego, w którym łożysko środkowe porusza się w górę i w dół, dlatego są one instalowane głównie pionowo. W przypadku rdzeni zaworów z podwójnym prowadzeniem możliwy jest także montaż poziomy. Jednakże w przypadku zaworów o dużej średnicy ciężar dysku zaworu może powodować jednostronne zużycie tulei prowadzącej, poważnie wpływając na skuteczność uszczelnienia. Dlatego w przypadku zaworów o dużej średnicy zaleca się montaż pionowy.

Jaka jest zasada działania cichego zaworu zwrotnego?

Cichy zawór zwrotny FUXEON® działa w pełni automatycznie w oparciu o średnie ciśnienie i mechaniczną strukturę resetowania, nie wymagającą obsługi ręcznej. Gdy medium przepływa do przodu, ciśnienie płynu otwiera dysk zaworu, umożliwiając normalny przepływ wody w rurociągu. Kiedy pompa zatrzymuje się lub medium wykazuje tendencję do cofania się, tarcza zaworu szybko zamyka się pod wpływem połączonego działania własnej grawitacji, siły powrotnej sprężyny i odwrotnego ciśnienia medium, całkowicie blokując kanał przepływu zwrotnego medium. Chroni to pompę i silnik przed uszkodzeniami związanymi z odwrotnym obrotem, a także pozwala na bezpieczne odciążenie zbiornika rurociągu, zapewniając stabilną pracę całego układu cieczowego.

Podstawowe cechy produktu:

1. Cicha praca, eliminująca uderzenia wodne

W produkcie zastosowano konstrukcję o krótkim skoku zamykania, co skutkuje wyjątkowo niską średnią prędkością przepływu zwrotnego w momencie zamknięcia. Proces powrotu sprężyny przebiega płynnie i bez uderzeń mechanicznych. Skutecznie tłumi i eliminuje uderzenia uderzeń wodnych oraz hałas wibracyjny w rurociągu, zapewniając płynną i cichą pracę, spełniając wymagania cichej pracy rurociągów budowlanych i przemysłowych o wysokim standardzie.

2. Stabilne uszczelnienie, trwałe

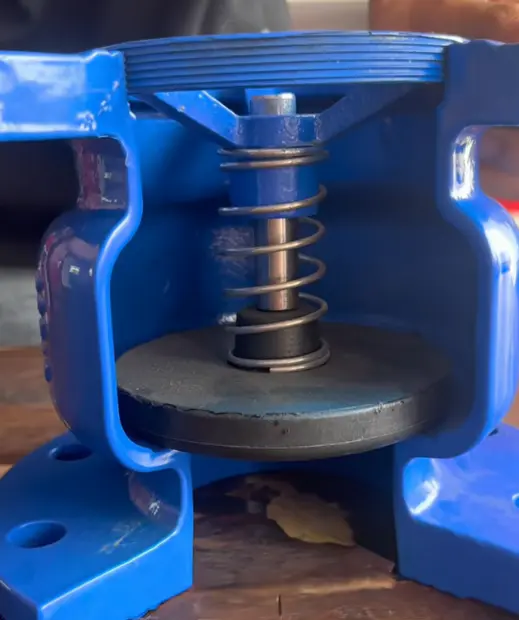

W tarczy zaworu zastosowano miękką gumową uszczelkę, z pierścieniem uszczelniającym osadzonym całkowicie w korpusie zaworu, co znacznie zmniejsza utratę uszczelnienia spowodowaną długoterminową erozją medium. Pomiędzy wałem prowadzącym a ramą prowadzącą znajduje się niemetalowa tuleja smarująca, dzięki której otwieranie i zamykanie dysku zaworu jest płynniejsze i bardziej elastyczne, eliminując awarie związane z zakleszczeniem i zatarciem oraz znacznie poprawiając stabilność produktu i żywotność.

3. Kompaktowa konstrukcja i elastyczna instalacja

Zintegrowana konstrukcja produktu jest zwarta i zajmuje niewiele miejsca, co ułatwia montaż rurociągu i późniejszą konserwację. Rdzeń zaworu przyjmuje strukturę ruchu podnoszenia w górę i w dół, obsługującą w standardzie montaż pionowy; Modele z rdzeniem zaworu z podwójnym prowadzeniem o małej i średniej średnicy mogą obsługiwać instalację poziomą. W przypadku zaworów o dużych średnicach (DN200-DN300) zaleca się montaż pionowy, aby uniknąć jednostronnego zużycia tulei prowadzącej na skutek ciężaru własnego dysku zaworu, co zapewnia długotrwałe działanie uszczelniające.

4. Szerokie możliwości adaptacji i duża wszechstronność

Ogólnie nadaje się do sieci wodociągowych i kanalizacyjnych w wysokich budynkach, miejskich wodociągów i wylotów pomp. Dzięki prostym dostosowaniom konstrukcyjnym można go używać jako ssącego zaworu stopowego, dostosowując się do różnych warunków rurociągu i spełniając potrzeby jednokierunkowej kontroli przepływu w wielu scenariuszach w zastosowaniach cywilnych i przemysłowych.

Rzeczywisty przypadek zastosowania inżynierii

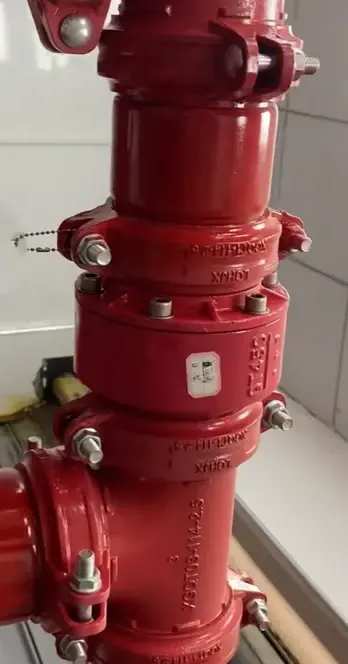

W 2025 r. w ramach projektu renowacji sieci wodociągowej i drenażowej w wielopiętrowych budynkach mieszkalnych we wschodnich Chinach wybrano partię cichego zaworu zwrotnego FUXEON® DN150, równomiernie zainstalowanego na wylocie pomp centralnego zaopatrzenia w wodę. Przed modernizacją istniejące tradycyjne zawory zwrotne generowały silne uderzenia wodne i hałas rurociągu podczas uruchamiania i zatrzymywania pompy wodnej, co miało wpływ na środowisko życia mieszkańców. Ponadto sprzęt często ulegał awariom, co skutkowało wysokimi kosztami konserwacji.

Po wymianie zaworów na ciche zawory zwrotne FUXEON®, konstrukcja cichego zamykania produktu o krótkim skoku całkowicie rozwiązała problemy związane z uderzeniami wodnymi i hałasem. Hałas powstający podczas pracy rurociągu został zmniejszony do poziomu poniżej 55 decybeli, co spełnia standardy redukcji hałasu w budynkach mieszkalnych. Struktura miękkiego uszczelnienia całkowicie eliminuje przepływ wsteczny i wahania ciśnienia w rurociągu. Sprzęt działa stabilnie przez ponad 12 miesięcy, bez żadnych usterek uszczelnień i zacinania się zaworów. Wskaźnik awaryjności pomp wodnych został zmniejszony o 90%, co pozwoliło zaoszczędzić ponad 30 000 juanów na kosztach konserwacji rurociągów rocznie. To w pełni demonstruje stabilność, redukcję hałasu i zalety oszczędzania energii produktów FUXEON® w scenariuszach zaopatrzenia w wodę budynków mieszkalnych.

Często zadawane pytania

P1: Jak codziennie konserwować i serwisować cichy zawór zwrotny FUXEON®?

Aby zapewnić długoterminową stabilną pracę, zaleca się co trzy miesiące nanieść olej antykorozyjny na kanał przepływowy zaworu i powierzchnię uszczelniającą w celu odizolowania plam z kurzu i wody oraz zapobiegania osadzaniu się rdzy i kamienia. W międzyczasie tarcza zaworu i konstrukcja sprężyny są sprawdzane co kwartał w celu sprawdzenia zużycia, starzenia i zakleszczeń. Zanieczyszczenia rurociągu są regularnie czyszczone, aby zapewnić elastyczne otwieranie i zamykanie zaworów oraz niezawodne uszczelnienie.

P2: W jakich scenariuszach odpowiednie są poziome i pionowe instalacje zaworów?

Optymalną metodą montażu cichych zaworów zwrotnych FUXEON® jest montaż pionowy, który zapewnia najlepszą stabilność działania. Produkty z rdzeniem zaworu z podwójną prowadnicą o małej średnicy (DN40-DN150) nadają się do scenariuszy z ograniczoną przestrzenią pionową i obsługują instalację poziomą. Zaworów o dużych średnicach (DN200-DN300) nie wolno montować poziomo, aby uniknąć zużycia tulei prowadzącej pod ciężarem dysku zaworu, co może prowadzić do uszkodzenia uszczelnienia i skrócenia żywotności; instalacja pionowa jest obowiązkowa.

P3: Jakie są ograniczenia warunków pracy produktu?

Ten produkt nadaje się wyłącznie do mediów na bazie wody, o maksymalnej temperaturze roboczej 80 ℃. Nadaje się do konwencjonalnych systemów zaopatrzenia w wodę i odprowadzania wody oraz przemysłowych systemów wody obiegowej, obsługując warunki ciśnienia nominalnego 1,0Mpa i 1,6Mpa. Rzeczywiste ciśnienie w rurociągu nie może przekraczać parametrów znamionowych. Można go stosować w układach pomocniczych do tymczasowego nadciśnienia w rurociągach, ale nie nadaje się do mediów o wysokiej temperaturze i silnie korozyjnych, takich jak ropa, gaz lub korozja chemiczna, aby uniknąć uszkodzenia struktury gumowej uszczelki.
