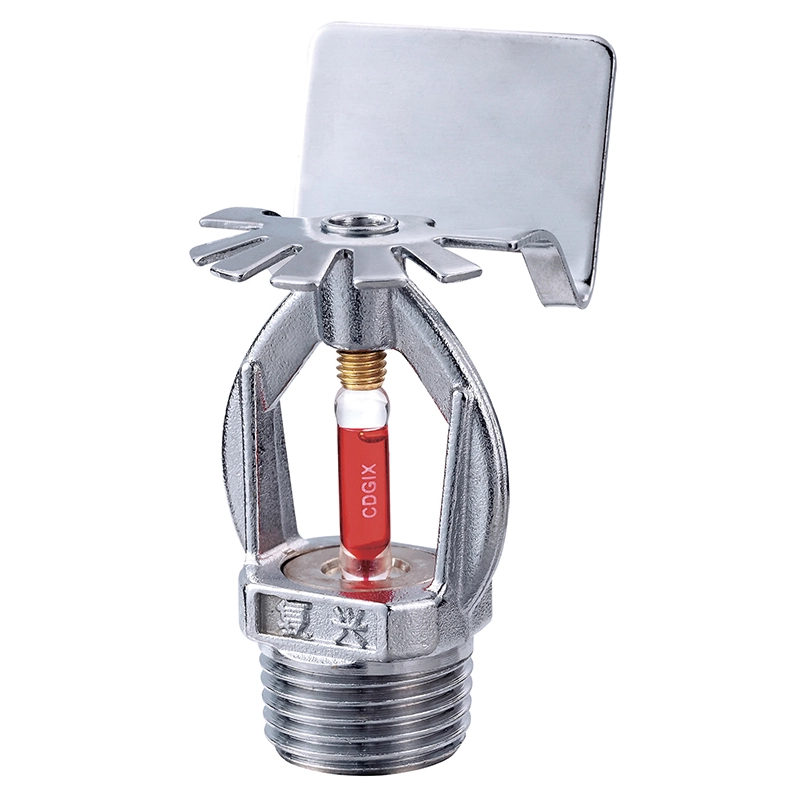

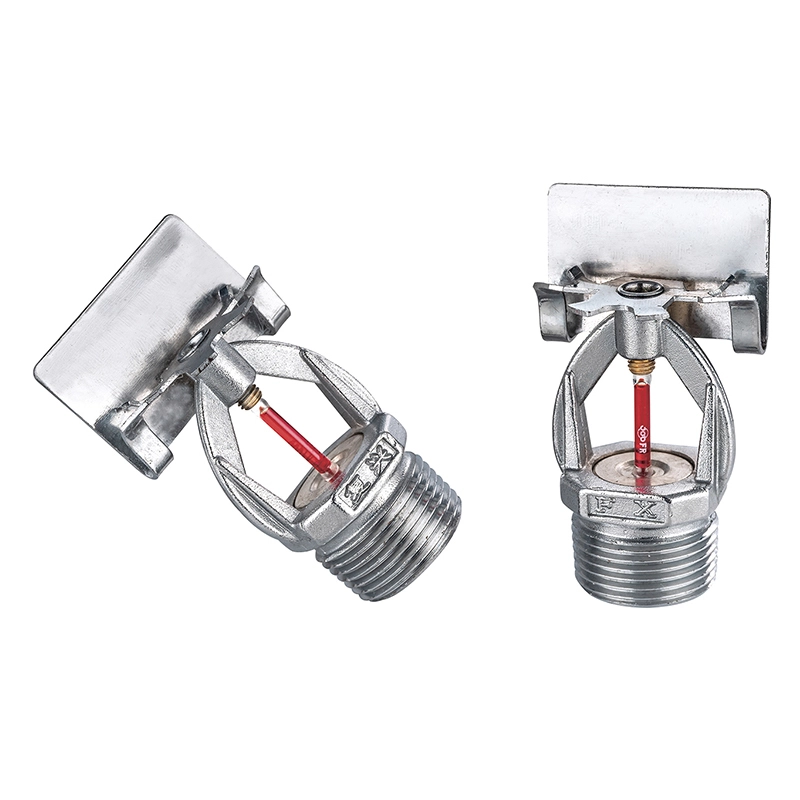

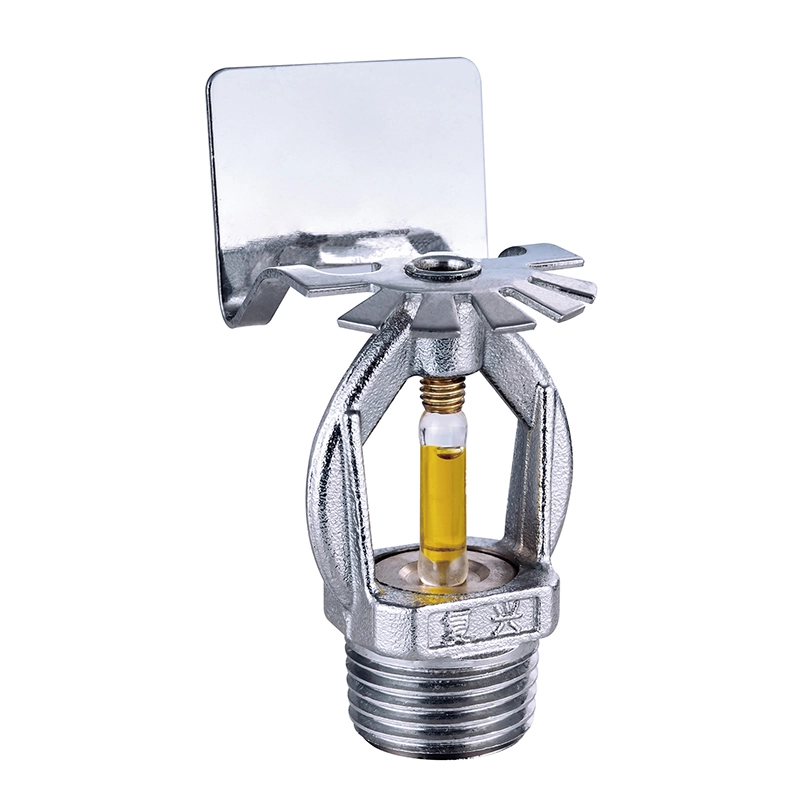

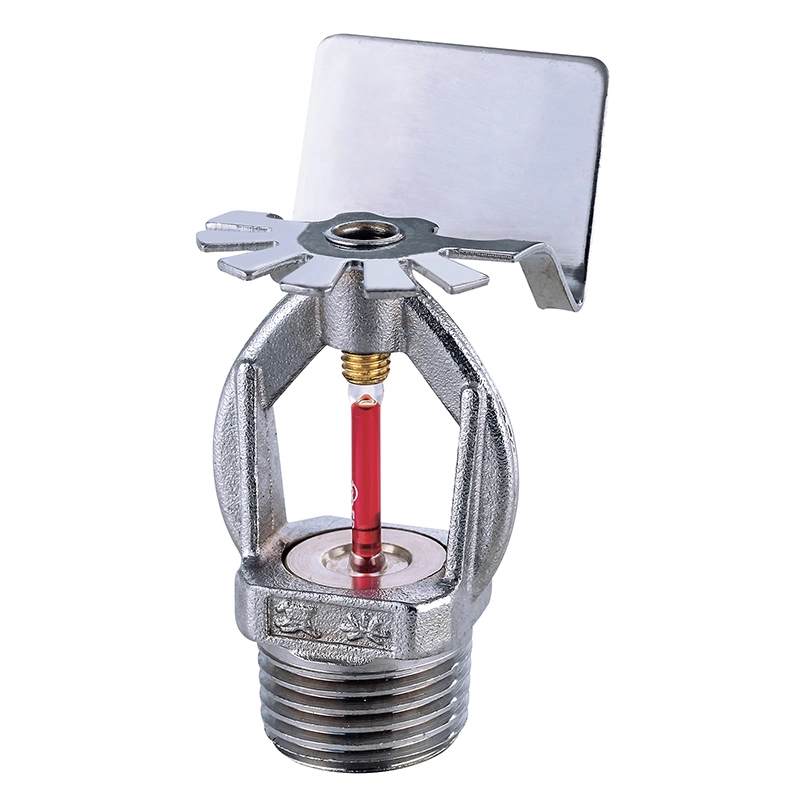

Zraszacz boczny

Zraszacz boczny wykorzystuje wrażliwą na ciepło szklaną bańkę, która aktywuje się, gdy temperatura otoczenia osiągnie określoną temperaturę roboczą. Dostępne temperatury znamionowe obejmują 57°C, 68°C, 79°C, 93°C i 141°C, co pozwala na wybór w zależności od różnych warunków otoczenia.

Wzór sprayu

Dystrybucja kierunkowa

W przypadku pożaru temperatura otoczenia wzrasta, a szklana bańka osiąga znamionową temperaturę aktywacji. Żarówka pęka i uwalnia słup wody, który uderza w deflektor i jest kierowany do przodu i na zewnątrz.

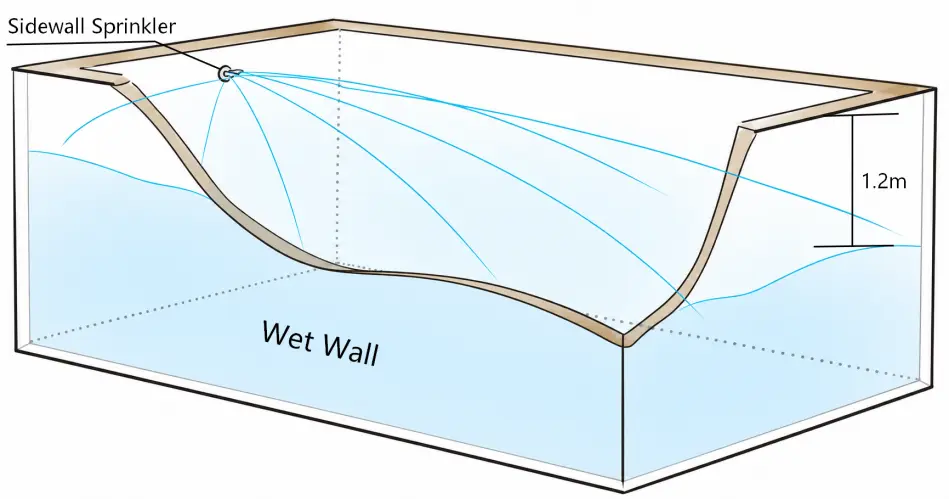

W odróżnieniu od tryskaczy stojących lub wiszących o kołowo symetrycznych wzorach strumienia, deflektor kierunkowy wytwarza paraboliczny wachlarzowy rozkład wody w kierunku chronionego obszaru. Dlatego też wzór natryskiwania jest ważnym czynnikiem branym pod uwagę przy określaniu położenia ściany, rozstawu zraszaczy i zasięgu.

Wymagania dotyczące zasięgu

Standardowy zraszacz przyścienny jest przeznaczony do stosowania w obszarach niskiego ryzyka. Jego zastosowanie w obszarach średniego ryzyka wymaga odpowiedniej certyfikacji i sprawdzenia, czy strumień natrysku może zwilżyć przeciwległą ścianę i przylegającą ścianę końcową pod ciśnieniem roboczym tryskacza.

Rzeczywisty obszar ochrony należy określić zgodnie z obowiązującą normą projektową dotyczącą ochrony przeciwpożarowej, układem budynku, rozstawem tryskaczy, warunkami stropowymi i wymaganiami hydraulicznymi.

Konstrukcja produktu

Główne materiały

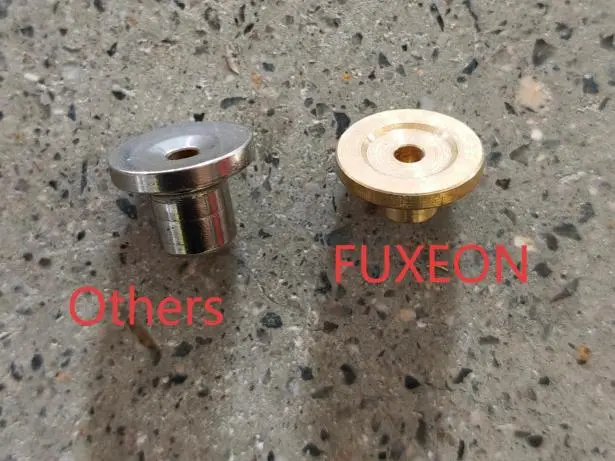

Zraszacz FUXEON® składa się z ramy ze stopu miedzi, wrażliwej na ciepło bańki szklanej, uszczelek i deflektora. Konstrukcja ze stopu miedzi zapewnia odpowiednią opcję materiałową do zastosowań, w których ważna jest odporność na korozję i wytrzymałość na ciśnienie.

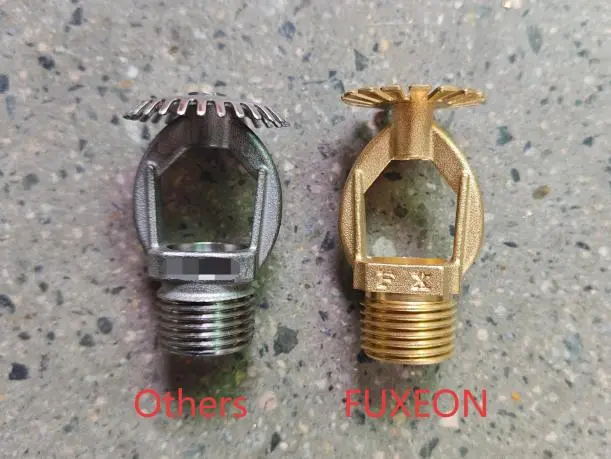

W niektórych tanich tryskaczach w ramie głównej zastosowano stop cynku. W porównaniu z konstrukcjami ze stopu miedzi produkty ze stopu cynku mogą mieć niższą odporność na korozję i wytrzymałość na ciśnienie, co może mieć wpływ na żywotność w wymagających środowiskach.

Element termiczny

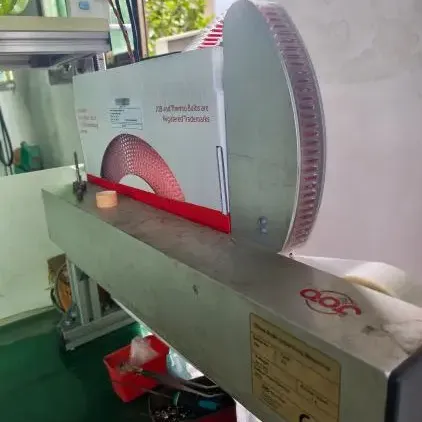

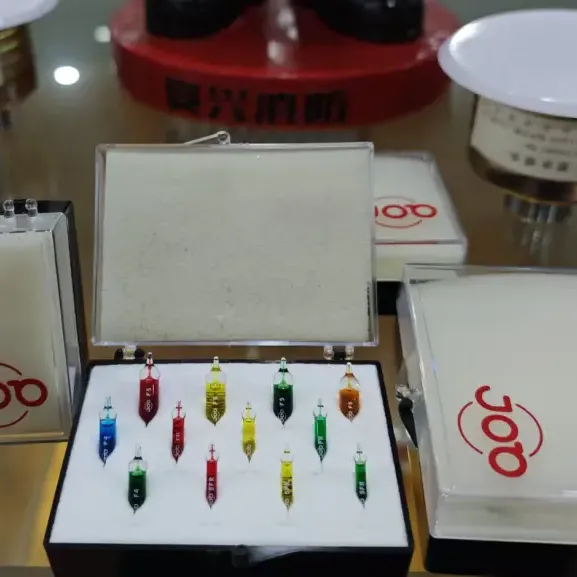

FUXEON® wykorzystuje komponenty JOB wrażliwe na ciepło. Szklana bańka została zaprojektowana z myślą o szybkiej reakcji termicznej i kontrolowanej temperaturze aktywacji, co pomaga tryskaczowi reagować, gdy temperatura otoczenia osiągnie określoną wartość.

Te wrażliwe na ciepło komponenty są stosowane w wysokiej klasy budynkach, statkach, obiektach przemysłowych i innych środowiskach, w których ważna jest niezawodność ochrony przeciwpożarowej.

Dane techniczne

Porównanie produktów

Różne konfiguracje zraszaczy zapewniają różne wzorce dystrybucji wody i opcje instalacji. Poniższe porównanie pomaga kupującym ocenić, czy tryskacz przyścienny, stojący czy wiszący jest bardziej odpowiedni dla konkretnego układu budynku.

Instalacja

Instalacja naścienna

Zraszacz montowany jest poziomo do ściany na króćcu doprowadzającym wodę. Deflektor kieruje strumień wody w kierunku chronionego obszaru, tworząc jednostronny rozkład paraboliczny.

W budynkach mieszkalnych, akademikach, pokojach hotelowych, oddziałach medycznych i budynkach biurowych z płaskimi dachami można zastosować montaż na ścianie bocznej, jeśli pozwalają na to obowiązujące wymagania projektowe dotyczące ochrony przeciwpożarowej.

Rozstaw instalacji

Ponieważ tryskacz jest umieszczony blisko ściany i ma kierunkowy rozkład wody, rozstaw instalacji i odległość zabezpieczającą muszą uwzględniać odległość pomiędzy tryskaczami, wymiary pomieszczenia i lokalizację najbardziej niekorzystnego potencjalnego źródła pożaru.

W przypadku systemów wykorzystujących dwa rzędy tryskaczy przyściennych, tryskacze należy rozmieścić w układzie schodkowym, jeżeli wymagają tego obowiązujące normy projektowe. Jeżeli rozpiętość pomieszczenia przekracza maksymalną odległość ochronną zapewnianą przez dwa przeciwległe rzędy, może być wymagany dodatkowy rząd tryskaczy pomiędzy nimi.

Pozycja deflektora

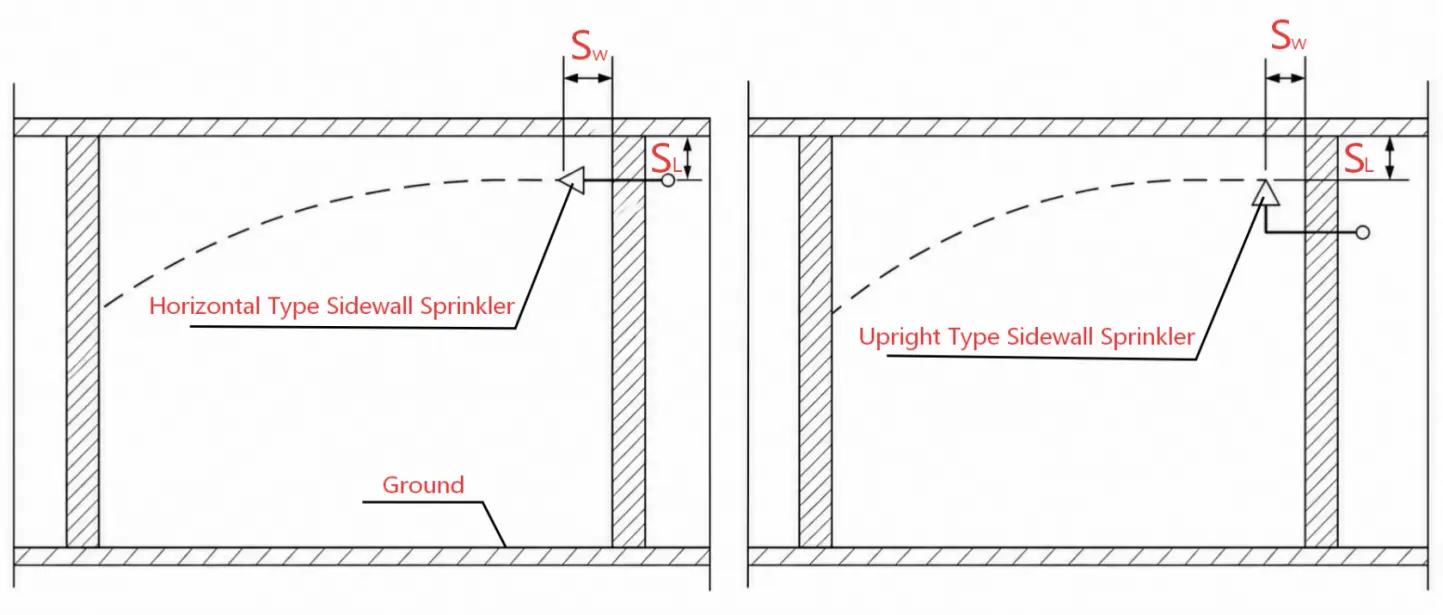

Odległość montażowa pomiędzy deflektorem, sufitem i tylną ścianą wpływa na rozkład strumienia. W przypadku zastosowań o standardowym pokryciu podane poniżej wymiary referencyjne są pokazane.

Rzeczywiste wymiary montażowe należy potwierdzić w zależności od typu tryskacza, konstrukcji budynku, obowiązującej normy przeciwpożarowej i zatwierdzonego projektu instalacji.

Aplikacje

Tryskacz przeciwpożarowy FUXEON® przyścienny może być stosowany w budynkach mieszkalnych, akademikach, pokojach gościnnych, oddziałach budynków medycznych, budynkach biurowych, statkach i obiektach przemysłowych, w których dozwolony jest montaż na ścianie bocznej.

Jest to szczególnie przydatne w pomieszczeniach, w których konstrukcja sufitu, układ architektoniczny lub dostępna pozycja montażu sprawiają, że konwencjonalny montaż tryskaczy podwieszanych jest nieodpowiedni.

Orzecznictwo

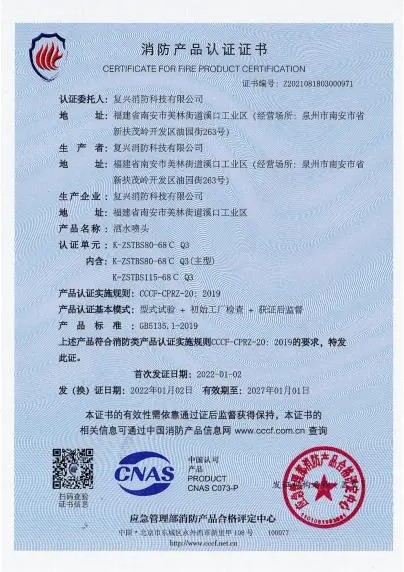

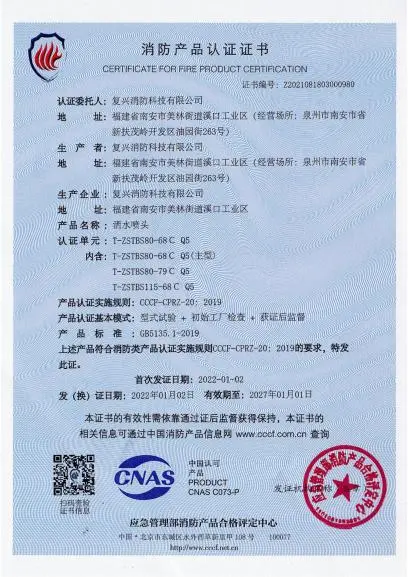

Tryskacz ścienny FUXEON® uzyskał certyfikat CCCF w Chinach, stanowiący dowód zgodności z obowiązującymi chińskimi wymaganiami dotyczącymi produktów przeciwpożarowych.

FUXEON® współpracuje również z certyfikowanymi systemami zarządzania GB/T 19001-2016 / ISO 9001:2015, GB/T 24001-2016 / ISO 14001:2015, GB/T 45001-2020 / ISO 45001:2018 i GB/T 27922-2011.

Przewodnik wyboru

Ocena temperatury

Wartość znamionową temperatury należy wybrać zgodnie z normalną temperaturą otoczenia wokół tryskacza i wymaganiami systemu przeciwpożarowego. FUXEON® zapewnia opcje 57°C, 68°C, 79°C, 93°C i 141°C dla różnych środowisk instalacyjnych.

Projekt pokrycia

Przy wyborze należy wziąć pod uwagę wymiary pomieszczenia, wysokość sufitu, położenie ściany, rozstaw tryskaczy, wymagane pokrycie, warunki zaopatrzenia w wodę i obowiązujące normy przeciwpożarowe. Kierunkowy wzór natrysku oznacza, że ​​należy dokładnie sprawdzić położenie tryskacza, aby zapewnić wymagane rozprowadzanie wody na chronionych ścianach i podłodze.

Często zadawane pytania

Gdzie można go zainstalować?

Tryskacz przeznaczony jest do montażu poziomego przy ścianie i może być stosowany w odpowiednich budynkach mieszkalnych, hotelowych, medycznych, biurowych i innych, w których obowiązująca konstrukcja przeciwpożarowa dopuszcza zastosowanie tryskaczy przyściennych.

Czy można go stosować w obszarach średniego ryzyka?

Modele standardowe przeznaczone są do obszarów niskiego ryzyka. Zastosowanie w obszarach średniego ryzyka wymaga odpowiedniej certyfikacji i sprawdzenia, czy tryskacz jest w stanie zapewnić wymagane zwilżenie ścian przeciwległych i sąsiadujących w określonych warunkach pracy.

Jaką temperaturę znamionową powinienem wybrać?

Wartość znamionową temperatury należy wybrać zgodnie z normalną temperaturą otoczenia wokół tryskacza i wymaganiami systemu przeciwpożarowego. Dostępne temperatury wahają się od 57°C do 141°C.

Jaki jest rozmiar połączenia?

Wymienione modele wykorzystują przyłącze BSP 1/2" (DN15). Inne konfiguracje należy potwierdzić z FUXEON® w zależności od wymaganego modelu.

Czy masz MOQ?

W przypadku produktów konwencjonalnych FUXEON® obsługuje niskie MOQ. Produkty OEM zazwyczaj wymagają czasu realizacji produkcji wynoszącego 30–40 dni, w zależności od niestandardowych wymagań.

Czy oferujecie gwarancję?

Tak. FUXEON® oferuje roczną gwarancję na mosiężne produkty tryskaczowe, z zastrzeżeniem obowiązujących warunków gwarancji.
