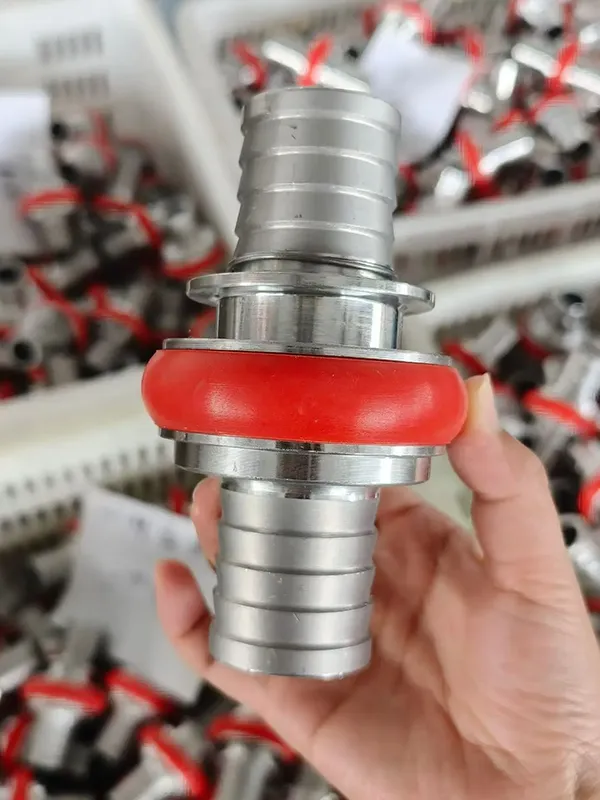

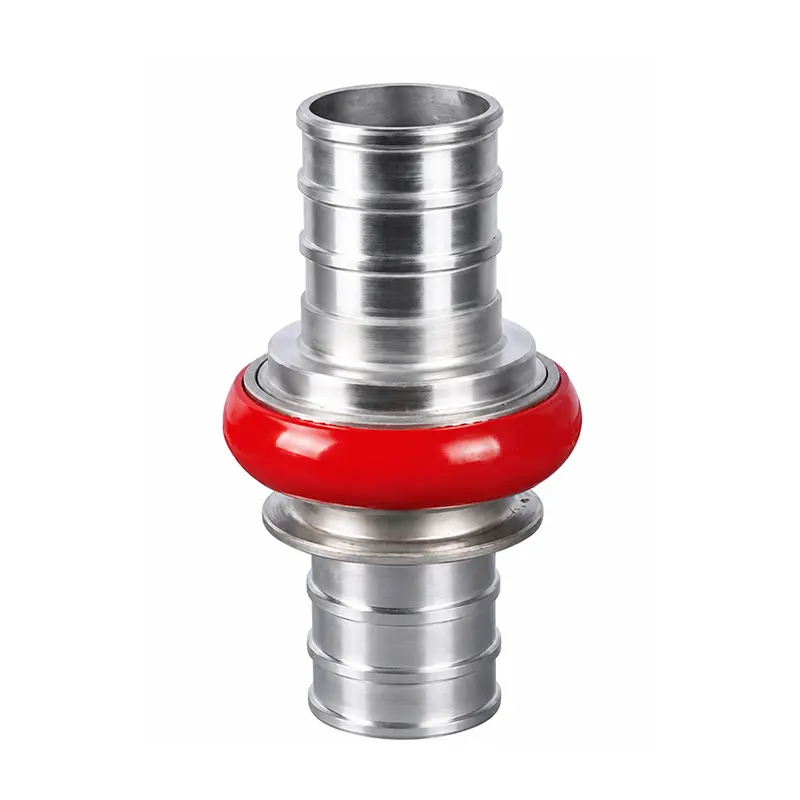

Złącze FUXEON® JIS Machino to szybkozłącze przeznaczone do łączenia węży strażackich, wozów strażackich, zaworów lądowania, hydrantów i dysz. Wykorzystuje wewnętrzny suwak i konstrukcję blokującą szczelinę, aby zapewnić szybkie połączenie bez wielokrotnych obrotów wymaganych w konwencjonalnych interfejsach gwintowanych.
TheSprzęgło JIS Machinojest powszechnie dostarczany w rozmiarach DN40, DN50 i DN65, a dodatkowe rozmiary są dostępne w zależności od wymagań projektu. Złącze typu push umożliwia operatorom łączenie i rozłączaniewęże strażackieszybko, co jest szczególnie przydatne podczas działań gaśniczych, gdzie czas podłączenia jest krytyczny.
Produkty FUXEON® są wytwarzane w ramach certyfikowanych systemów zarządzania, w tym GB/T 19001-2016 / ISO 9001:2015, GB/T 24001-2016 / ISO 14001:2015, GB/T 45001-2020 / ISO 45001:2018 i GB/T 27922-2011.Zobacz nasze certyfikaty.
Struktura i mechanizm połączenia
Złącze węża strażackiego Machino wykorzystuje precyzyjną sprężynę wewnętrzną, która wciska suwak w pasującą szczelinę po połączeniu elementów męskich i żeńskich. Ta mechaniczna konstrukcja blokująca zabezpiecza połączenie podczas pracy, a wysokiej jakości gumowy pierścień uszczelniający zapewnia szczelne uszczelnienie pomiędzy połączonymi elementami.
1
Włóż końcówkę męską
Operator wkłada męski koniec do odpowiedniego złącza żeńskiego (nphydrantLubdysza ogniowa) aż do pewnego zatrzaśnięcia mechanizmu blokującego.
2
Automatyczne blokowanie i uszczelnianie
Wewnętrzny suwak sprężynowy blokuje się w gnieździe. Wielostopniowa konstrukcja antypoślizgowa utrzymuje odpowiednie połączenie, a gumowy pierścień zapewnia szczelność.
3
Szybkie rozłączenie
Aby odłączyć, wystarczy nacisnąć mechanizm pierścieniowy po stronie męskiej, aby schować wewnętrzny suwak. Połączenie zostaje natychmiast rozłączone, bez konieczności obracania żadnego gwintowanego interfejsu.
Dane techniczne
Parametr
Specyfikacja
Standard
JIS B 9911
Rozmiar
1 1/2", 2", 2,5", 3"; inne rozmiary dostępne na zamówienie

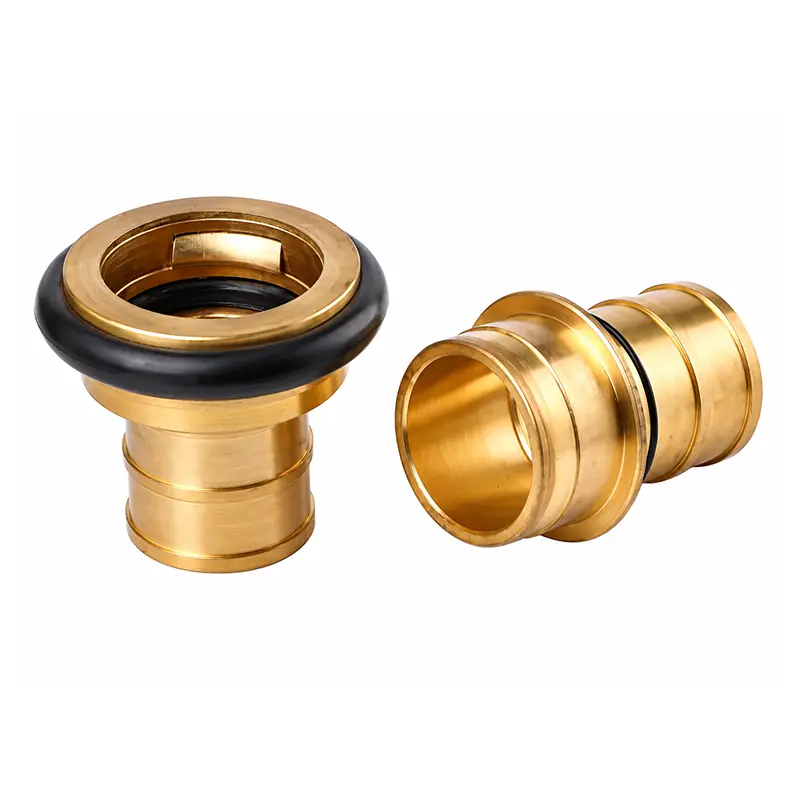

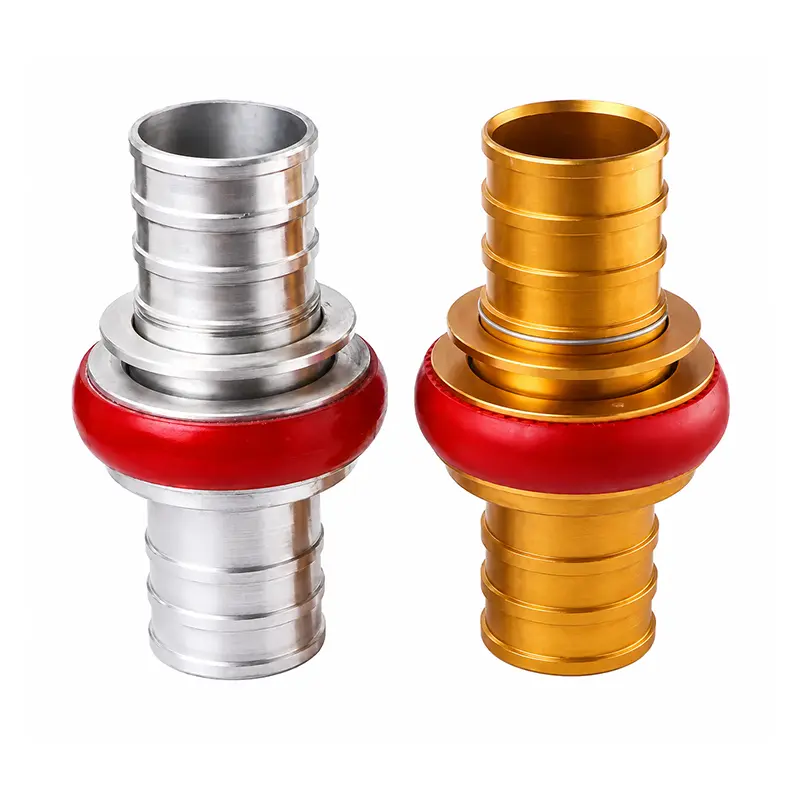

Złącze FUXEON® JIS Machino jest dostępne w wersji z mosiądzu, aluminium i stali nierdzewnej. Wybór materiału wpływa na wagę złącza, wytrzymałość mechaniczną, odporność na korozję, środowisko serwisowe i koszt zakupu.
Mosiądz
Typowa gęstość~8,4–8,7 g/cm3
Wytrzymałość na rozciąganie~300–550 MPa
WagaCiężki
Rozdzielczość korozjiDobry
KosztŚrednio-wysoki
AplikacjaOgólne gaszenie pożarów
Stop aluminium
Typowa gęstość~2,7–2,8 g/cm3
Wytrzymałość na rozciąganie~150–310 MPa
WagaLekki
Rozdzielczość korozjiDobry
KosztŚredni
AplikacjaSprzęt przenośny
Stal nierdzewna
Typowa gęstość~7,9–8,0 g/cm3
Wytrzymałość na rozciąganie~500–600 MPa
WagaCiężki
Rozdzielczość korozjiDoskonały
KosztWysoki
AplikacjaŚrodowiska korozyjne
Produkcja i weryfikacja jakości

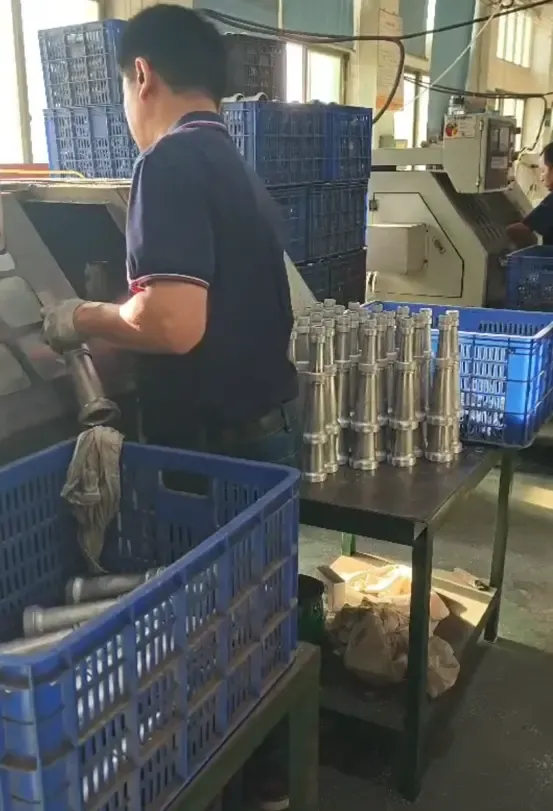

FUXEON® posiada własny zakład produkcyjny złączy do węży strażackich, co pozwala na dostosowanie harmonogramów produkcji do wymagań zamówienia, bez polegania na agentach i dystrybutorach. Proces produkcyjny obejmuje odlewanie ciśnieniowe, odlewanie grawitacyjne i kucie, umożliwiając wytwarzanie różnych materiałów, rozmiarów i konfiguracji konstrukcyjnych zgodnie z wymaganiami aplikacji.

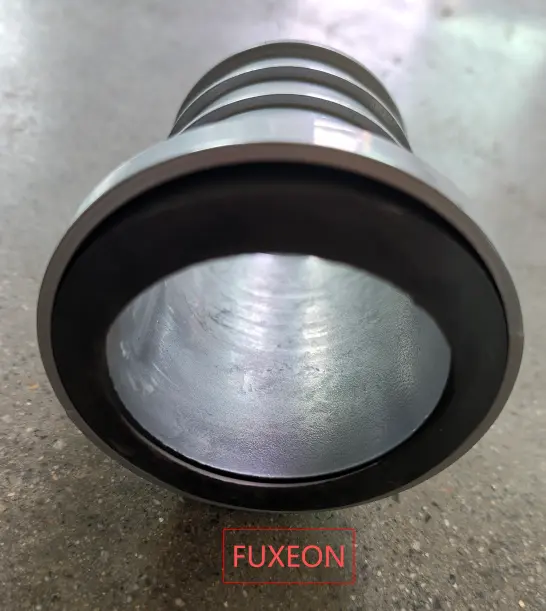

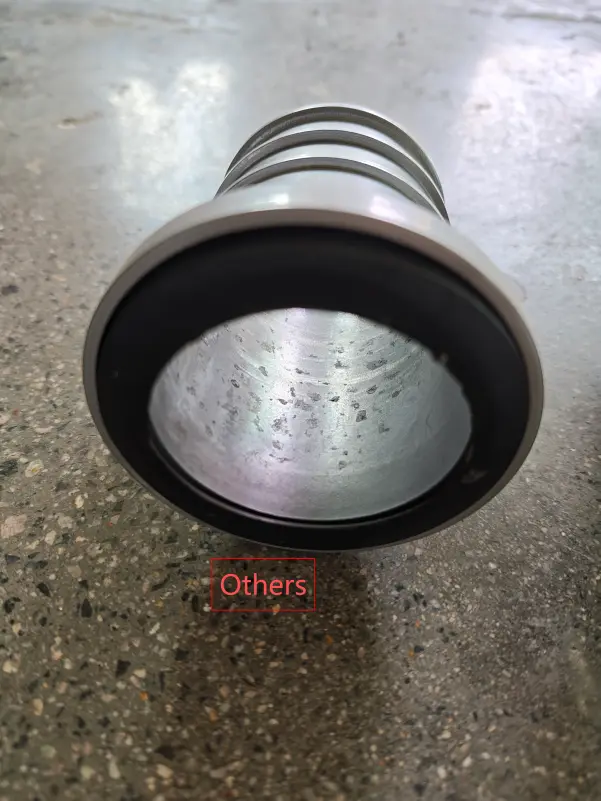

Wewnętrzne ścianki złączy do węży strażackich FUXEON® są przetwarzane w celu zapewnienia gładkiej powierzchni wewnętrznej. Właściwe wykończenie powierzchni pomaga zmniejszyć nierówności w obszarach, w których mogą gromadzić się zanieczyszczenia lub tworzyć miejscowe punkty korozji. W przypadku projektów niestandardowych FUXEON® wspiera usługi OEM/ODM dla specjalnych rozmiarów i niestandardowych konstrukcji według rysunków klienta lub wymagań technicznych.

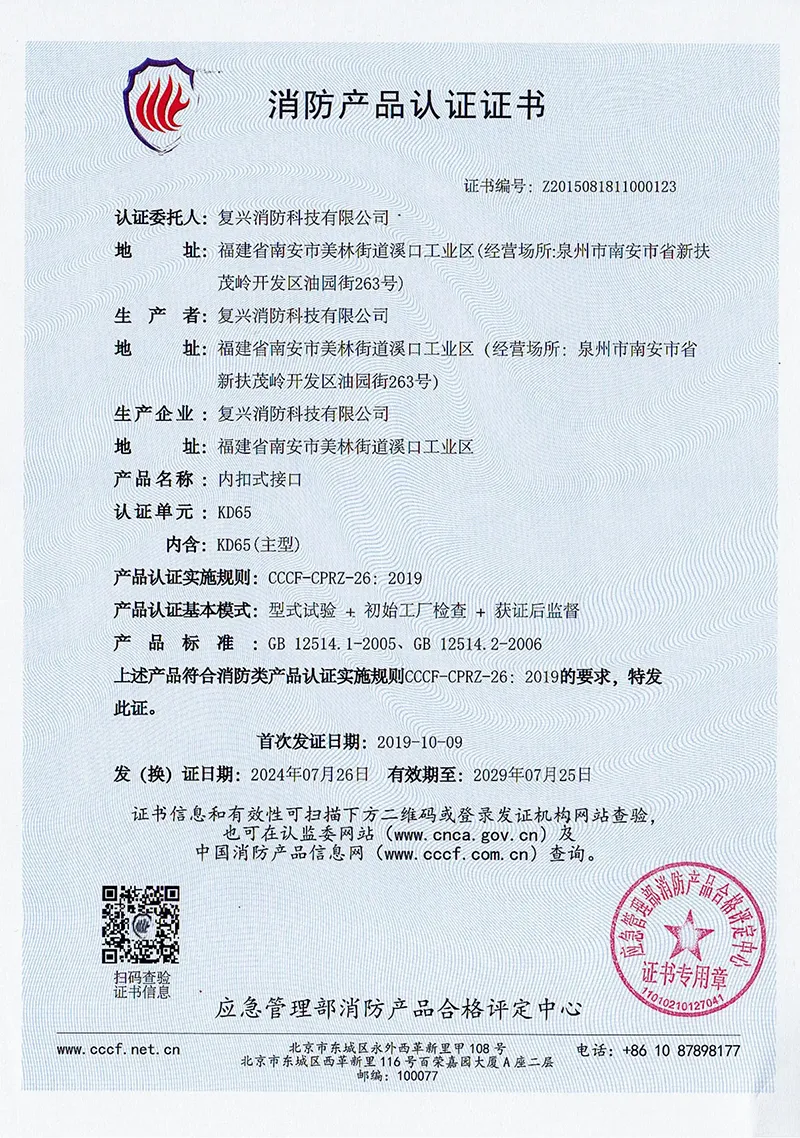

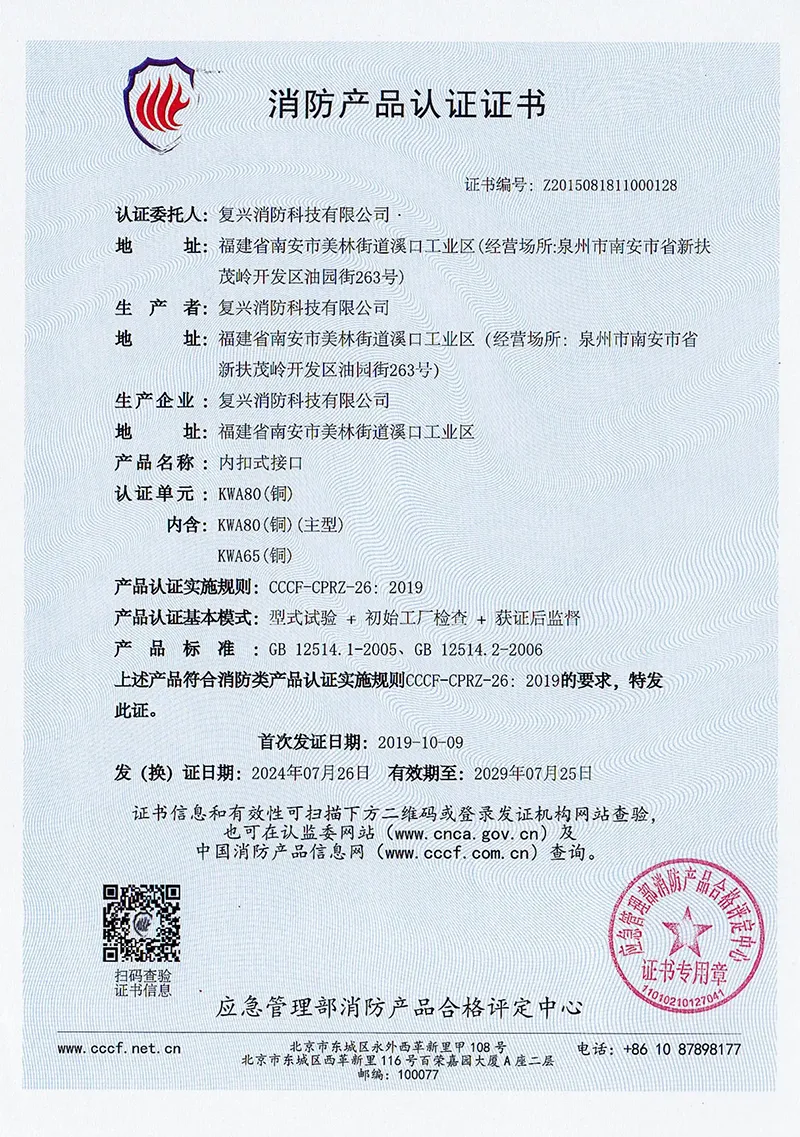

FUXEON®złączki do węży strażackichzostały certyfikowane przez chińskie Ministerstwo Zarządzania Kryzysowego i przeszły testy obejmujące wydajność mechaniczną, skuteczność uszczelnienia, niezawodność połączenia i trwałość materiału.
Aplikacje
Złącze JIS Machino umożliwia łączenie węży strażackich z kompatybilnymi hydrantami, zaworami do lądowania, wozami strażackimi i dyszami. Konstrukcja szybkozłącza nadaje się do systemów przeciwpożarowych, w których węże wymagają skutecznego podłączenia lub wymiany. Złącze może być również stosowane w nawadnianiu w rolnictwie, na placach budowy i w zastosowaniach związanych z bezpieczeństwem morskim, gdzie wymagane są kompatybilne połączenia węży i szybka obsługa ręczna.
Często zadawane pytania
Co to jest sprzęgło Machino?
Złącze Machino to szybkozłącze do węża powszechnie stosowane w straży pożarnej i innych zastosowaniach związanych z transportem płynów. Wykorzystuje mechaniczną konstrukcję blokującą zamiast polegać wyłącznie na połączeniu gwintowym.
Jak się łączy i rozłącza?
Męski koniec jest wkładany do odpowiedniego złącza żeńskiego, umożliwiając wewnętrznemu sprężynowemu suwakowi zaczepienie się o szczelinę. Aby odłączyć, naciśnij mechanizm pierścieniowy po stronie męskiej, aby zwolnić suwak, a następnie rozdziel elementy.
Jakie rozmiary i materiały są dostępne?
Typowe rozmiary nominalne obejmują DN40, DN50 i DN65 (1 1/2” do 3”), inne rozmiary są dostępne na życzenie. W zależności od środowiska pracy oferujemy opcje z mosiądzu, aluminium i stali nierdzewnej.
Czy można go dostosować do mojego projektu?
Tak. FUXEON® obsługuje dostosowywanie OEM/ODM do specjalnych rozmiarów i nieregularnych struktur. Możesz dostarczyć rysunki, wymiary, wymagania materiałowe lub informacje o zastosowaniu do oceny przez nasz zespół inżynierów.
Czy łącznik Machino jest kompatybilny z mieszankami piankowymi?
Tak. Standardowy gumowy pierścień uszczelniający i materiały wewnętrzne są kompatybilne zarówno z mieszaninami wody, jak i piany. Dzięki temu doskonale nadaje się do systemów gaśniczych na bazie piany.
Jakie jest standardowe ciśnienie robocze?
Standardowe ciśnienie robocze naszego złącza JIS Machino wynosi 16 barów (1,6 MPa). Upewnij się, że ciśnienie znamionowe węży i podłączonego sprzętu odpowiada tej specyfikacji.
Jak zapobiegać wyciekom?
Stosujemy wysokiej jakości, odporne na zużycie gumowe pierścienie uszczelniające. Wewnętrzny suwak sprężynowy zapewnia równomierną blokadę mechaniczną, zapobiegając przesuwaniu się lub poluzowaniu złącza pod wysokim ciśnieniem.
Jak konserwować sprzęgło, aby zapobiec wyciekom?
Regularnie sprawdzaj gumowy pierścień uszczelniający pod kątem zużycia lub pęknięć i w razie potrzeby wymień go. Utrzymuj wewnętrzny mechanizm blokujący wolny od piasku, brudu i gruzu. Nałożenie niewielkiej ilości smaru silikonowego może wydłużyć żywotność uszczelki.
Jaka jest różnica pomiędzy sprzęgłami Machino i Storz?
W złączach Machino zastosowano połączenie typu wciskanego z wewnętrznym mechanizmem blokującym, które jest szybkie i łatwe w obsłudze. Sprzęgła Storz opierają się na symetrycznej konstrukcji blokującej z zębami kłowymi. Wybór zależy od lokalnych standardów przeciwpożarowych i istniejącego sprzętu.
Jaki jest czas realizacji i MOQ?
W przypadku rozmiarów standardowych (DN40, DN50, DN65) zamówienia w małych partiach są zazwyczaj realizowane w ciągu 15 dni. Nasze MOQ jest elastyczne, począwszy od 1 sztuki do oceny próbki. W przypadku żądań OEM/ODM czas realizacji zależy od szczegółów dostosowania.
