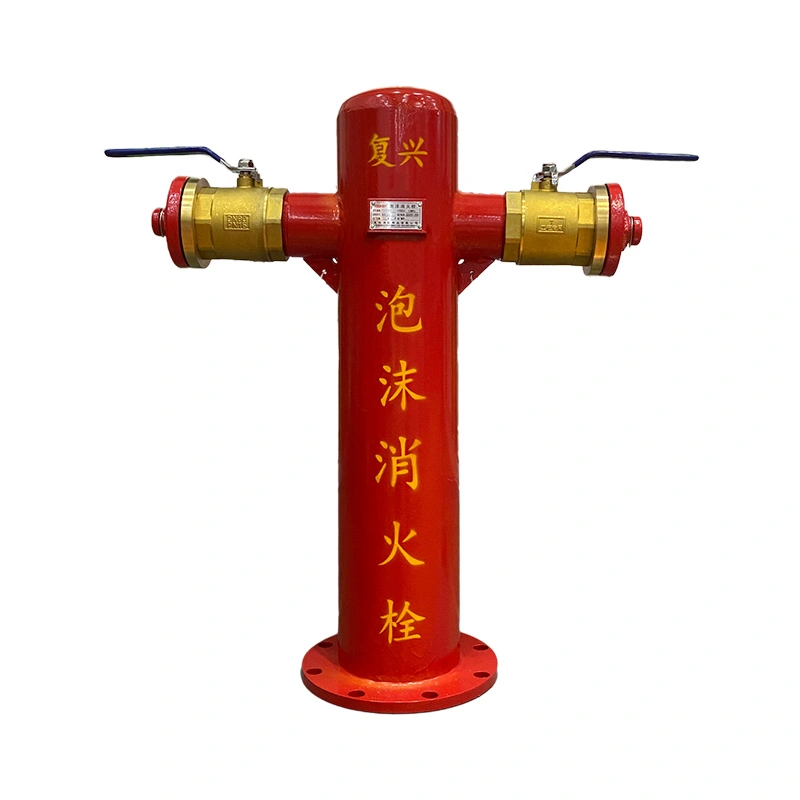

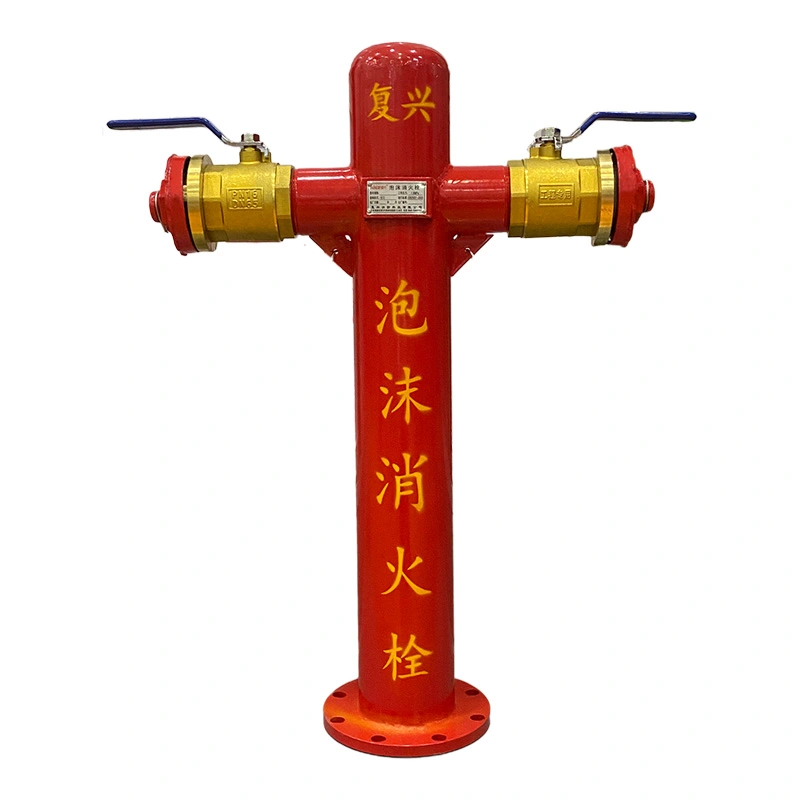

Hydrant piankowy

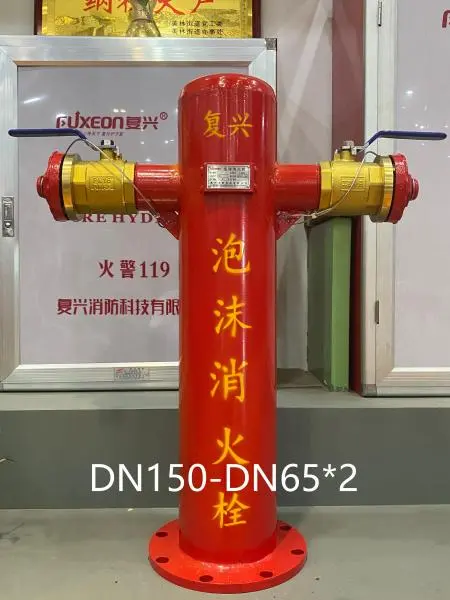

Hydrant pianowy składa się głównie z kołnierzy, cylindra, zaworów kulowych i gwintów rur ogniowych. FUXEON® ulepsza tradycyjną konstrukcję poprzez zastosowanie dolnej płyty zaworowej do uszczelnienia. Ciśnienie medium może wpływać na siłę uszczelniającą, pomagając utrzymać skuteczność uszczelnienia podczas pracy pod ciśnieniem.

Projekt wylotu

Podwójne porty rozładowania

Hydrant pianowy FUXEON® posiada dwa króćce tłoczne DN65 lub DN80, przy czym każdy wylot jest sterowany indywidualnym mosiężnym zaworem kulowym. Wyloty można podłączyć do kompatybilnych węży strażackich i znajdującego się za nimi sprzętu do odprowadzania piany.

Gdy potrzebny jest tylko jeden wylot, można zamknąć zawór kulowy na nieużywanym wylocie. Zapobiega to wyciekaniu roztworu piany i pomaga utrzymać wymagany przepływ i ciśnienie na wylocie roboczym.

Struktura uszczelniająca

Dolna płyta zaworowa pełni główną funkcję uszczelniającą wewnątrz hydrantu. Średnie ciśnienie przyczynia się do siły uszczelniającej, zapewniając prostą konstrukcję do dostarczania roztworu pianki pod ciśnieniem.

Dane techniczne

Główne dane techniczne

Dostępne konfiguracje obejmują przyłącza wlotowe DN100 i DN150 z wylotami DN65 lub DN80. Odpowiedni model należy wybrać w zależności od średnicy rurociągu, podłączonego sprzętu przeciwpożarowego, wymaganego natężenia przepływu i projektu systemu.

Podłączenie sprzętu

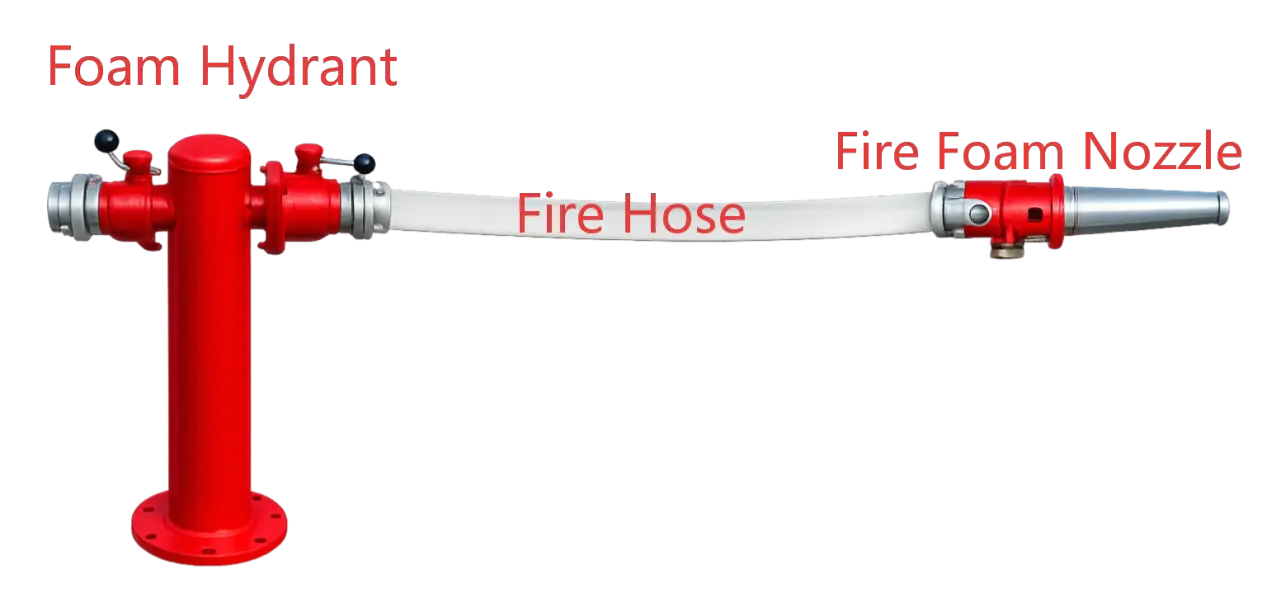

Sprzęt do węży i ​​pianek

Hydrant posiada dwa wyjścia DN65 lub DN80 do podłączenia kompatybilnych węży strażackich. Wąż można podłączyć do pistoletu do piany w celu ręcznego wypuszczenia piany lub podłączyć za pomocą odpowiedniego węża lub zespołu rur do monitora piany, zgodnie z projektem systemu.

Rozmiar przyłącza i złączki powinny odpowiadać wybranemu pistoletowi do piany, monitorowi piany, wężowi i ciśnieniu roboczemu. Gdy używany jest tylko jeden wylot, drugi zawór kulowy można zamknąć, aby zapobiec wyciekom roztworu piany i utrzymać wymagany przepływ i ciśnienie na wylocie roboczym.

Materiał i identyfikacja

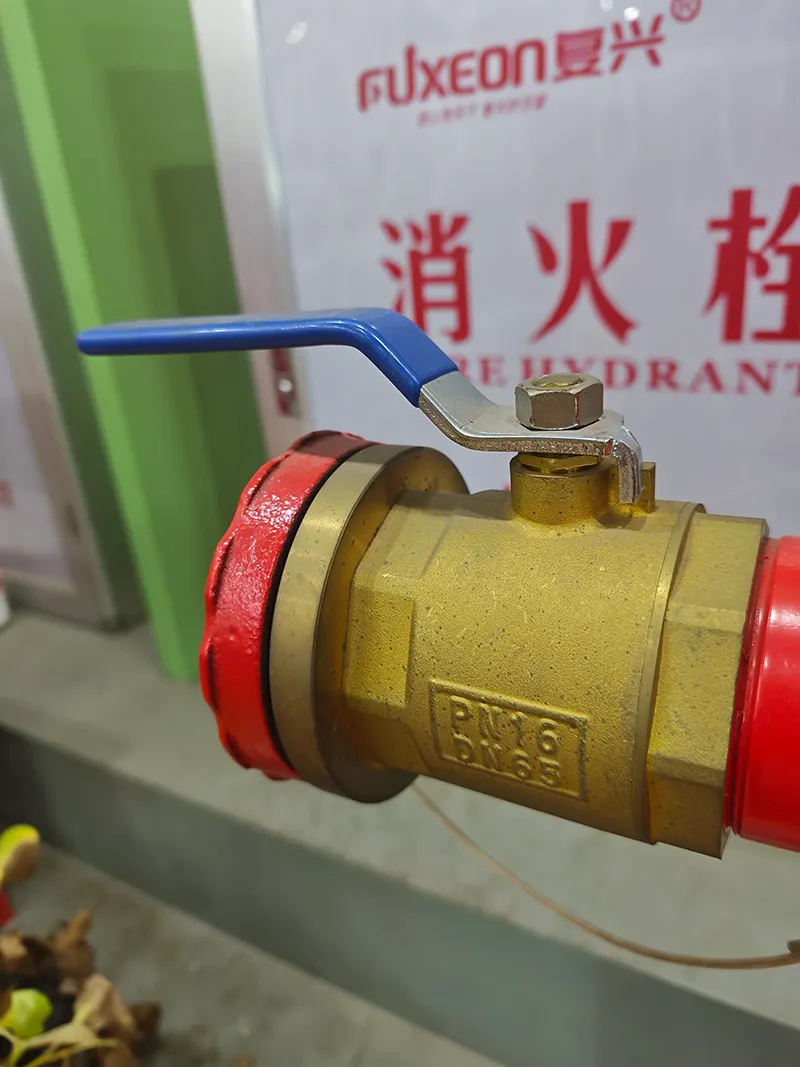

Mosiężny zawór kulowy

Do kontroli połączeń węży FUXEON® wykorzystuje mosiężne zawory kulowe. Mosiądz zapewnia odporność na korozję i wytrzymałość mechaniczną w środowisku pracy oraz umożliwia niezależną obsługę każdego otworu wylotowego.

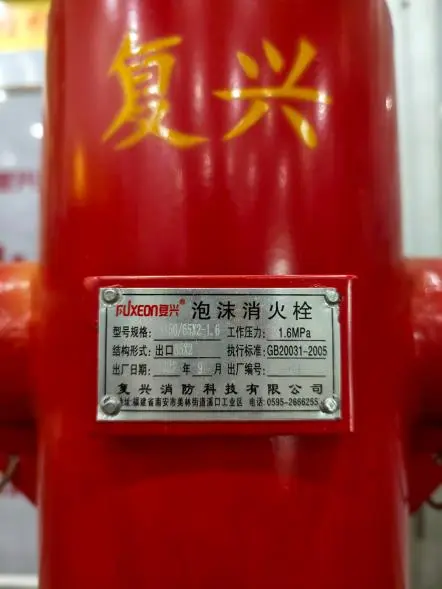

Etykieta produktu

Każdy hydrant produkowany przez FUXEON® posiada dedykowaną etykietę identyfikacyjną produktu zawierającą informacje o produkcji. Etykieta pozwala użytkownikom zidentyfikować datę produkcji i obowiązujące normy produktu, ułatwiając śledzenie podczas instalacji i konserwacji.

Instalacja

Układ rurociągów

W systemie pianowym należy zastosować stałe zbiorniki magazynujące pianę zgodnie z projektem systemu. Hydranty pianowe należy rozmieścić równomiernie wzdłuż zewnętrznej krawędzi wału przeciwpożarowego, przy czym odstęp między hydrantami pianowymi nie powinien przekraczać 60 metrów, zgodnie z przewidzianymi wymaganiami montażowymi.

Ostateczny układ powinien uwzględniać obszar chroniony, rozmieszczenie rurociągów piany, dostęp do węży, wymagania dotyczące akcji gaśniczej i obowiązujące przepisy przeciwpożarowe.

Metoda działania

Podczas gaszenia pożaru wąż podłącza się do wymaganego króćca wylotowego i otwiera się odpowiedni mosiężny zawór kulowy w celu uwolnienia mieszaniny pianowej.

Jeżeli wymagany jest tylko jeden wylot, zawór na drugim wylocie powinien pozostać zamknięty. Pomaga to zapobiegać niepotrzebnemu uwalnianiu roztworu piany i utrzymuje dostępny przepływ przez wylot roboczy.

Aplikacje

Przemysłowa ochrona przeciwpożarowa

Hydrant przeciwpożarowy jest przeznaczony do systemów gaśniczych na bazie piany, w których roztwór piany musi być dostarczany ze stałego rurociągu do podłączonego węża lub stałego sprzętu odprowadzającego.

Typowe zastosowania obejmują przedsiębiorstwa petrochemiczne, rafinerie ropy naftowej, magazyny ropy, hangary lotnicze i inne obszary przemysłowe, gdzie ochrona przeciwpożarowa cieczy łatwopalnych wymaga systemów gaśniczych pianowych.

Kontrola jakości

Testowanie produktu

Produkty FUXEON® są testowane przed dostawą w celu sprawdzenia ich jakości i wydajności. Hydrant przeciwpożarowy jest wyposażony w zdefiniowaną konfigurację wlotu i wylotu oraz dedykowaną etykietę identyfikacyjną ułatwiającą wybór produktu i identyfikowalność.

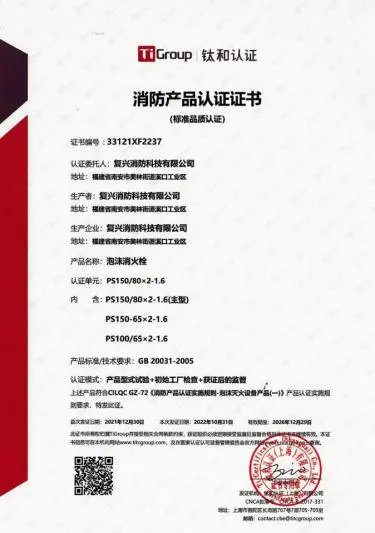

Produkty posiadają certyfikaty wydane przez niezależną instytucję badawczą TI Group, dostarczającą dokumentację uzupełniającą do weryfikacji jakości produktu.

Systemy Zarządzania

FUXEON® działa w oparciu o certyfikowane systemy zarządzania, w tym GB/T 19001-2016 / ISO 9001:2015, GB/T 24001-2016 / ISO 14001:2015, GB/T 45001-2020 / ISO 45001:2018 i GB/T 27922-2011.

Przewodnik wyboru

Rozmiar połączenia

Rozmiar wlotu powinien odpowiadać rurociągowi mieszaniny pianowej, natomiast rozmiar wylotu powinien odpowiadać podłączonemu wężowi strażackiemu lub urządzeniu odprowadzającemu pianę. FUXEON® oferuje konfiguracje wlotów DN100 i DN150 z opcjami wylotu DN65 lub DN80.

Działanie gniazdka

Obydwa wyloty umożliwiają różne konfiguracje przeciwpożarowe. Obydwa mogą być stosowane, gdy konstrukcja systemu wymaga jednoczesnego opróżniania, podczas gdy jeden wylot może pozostać zamknięty, gdy używany jest tylko pojedynczy wąż lub urządzenie spustowe.

Często zadawane pytania

Jaka jest jego główna funkcja?

Hydrant pianowy instaluje się na rurociągu mieszaniny pianowej i dostarcza pianę do podłączonego sprzętu gaśniczego, takiego jak węże, pistolety pianowe lub monitory pianowe.

Z jakim sprzętem można go połączyć?

Do gniazd można podłączyć kompatybilne węże strażackie. Węże te można następnie podłączyć do pistoletu do piany w celu obsługi ręcznej lub do monitora piany za pomocą odpowiedniego zespołu przyłączeniowego.

Czy można używać tylko jednego gniazdka?

Tak. Gdy potrzebny jest tylko jeden wylot, zawór kulowy nieużywanego wylotu można zamknąć, aby zapobiec wyciekom roztworu piany i pomóc w utrzymaniu wymaganego przepływu i ciśnienia.

Jakie jest ciśnienie znamionowe?

Wymienione modele PS100-65×2, PS150-65×2 i PS150-80×2 charakteryzują się ciśnieniem nominalnym 1,6 MPa.

Jakie są dostępne rozmiary wlotów?

Wymienione modele wykorzystują przyłącza wlotowe DN100 lub DN150 z podwójnymi wylotami DN65 lub DN80.

Jaki jest maksymalny odstęp hydrantów?

Zgodnie z podanymi wymaganiami montażowymi hydranty pianowe należy rozmieścić równomiernie wzdłuż zewnętrznej krawędzi wału przeciwpożarowego, a rozstaw nie powinien przekraczać 60 metrów. Ostateczny układ powinien być zgodny z obowiązującymi przepisami projektowymi i przeciwpożarowymi.

Czy produkt jest identyfikowalny?

Tak. Produkty FUXEON® zaopatrzone są w dedykowane etykiety identyfikacyjne zawierające informacje o produkcji, w tym datę produkcji i obowiązujące normy.
